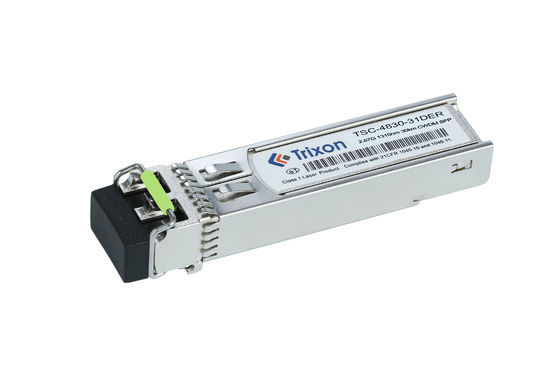

Unser SFP-Transceiver-Modul entspricht der MSA-SFP-Spezifikation SFF-8472 und unterstützt eine digitale diagnostische Überwachungsoberfläche (DDMI) für den Echtzeitzugriff auf die Betriebsparameter des Geräts.Es handelt sich um ein optisches Transceivermodul für Duplex-Single-Mode-Fasern (SMF), mit einer Betriebsdatenrate von 1G bis 2,5Gbps und unterstützt LR/LW-Übertragung.Unternehmens- und Netzbetreibernetze.
| Eigenschaft | Spezifikation |
|---|---|
| Produktbezeichnung | OC-48/STM-16 SFP CWDM-Transceiver |
| Datenrate | Betriebsdatenrate von 1G bis 2,5 Gbps |
| Entfernung | 30 km |
| Laser | CWDM (1310 nm) |
| Art der Faser | Einzelmodusfaser (SMF) |
| Typ des Steckers | Duplex-LK-Anschlussoberfläche |
| Stromversorgung | Einzelne 3,3-Volt-Stromversorgung und TTL-Logik-Schnittstelle |
| Temperaturbereich | -20 °C ~ +85 °C |
| Konformität | Einheitlich mit der MSA SFP-Spezifikation SFF-8472 |
| Einfach einsteckbar | Mit heißem Stecker |
| Parameter | Symbol | Min. | Das ist typisch. | Maximal | Einheit | Anmerkung | ||
| Übertrager | ||||||||
| Zentralwellenlänge | Lc | - Ich weiß nicht.5 | Lc | Ich habe eine Frage.5 | m |
1271 und 1291 1311/1351 1371 / 1411 1471 bis 1491 1511/1531 1551 oder 1571 |
||
| Spektralbreite*NSchwangerschaft4 | ∆λ | 1 | m | DFB-LD | ||||
| Durchschnittliche Ausgangsleistung | PAußen | 1 | 4 | dBm | ||||
| Aussterbungsquote | Notfall | 8.2 | dB | |||||
| Durchschnittliche Leistung des OFF-Senders | PAusgeschaltet | -45 Jahre. | dBm | |||||
| Ausgang Optisches Auge | Einheitlich mit STM-16/OC-48-Augenmasken, wenn sie gefiltert sind | |||||||
| Empfänger | ||||||||
| Zentralwellenlänge | Lc | 1200 | 1600 | m | ||||
| Empfindlichkeit*NSchwangerschaft5 | PIn | - 29 | dBm | |||||
| Überlastung des Empfängers | Überlastung | - 9 | dBm | |||||
| Optischer Rücklaufverlust | - 12 | dB | ||||||
| Losserklärungen | Lose | - 42 Jahre | dBm | |||||
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt | Verlust | - 30 | dBm | |||||
| Los-Hysterese | 0.5 | 4 | dB | |||||
Anmerkung 4: VSCEL LD und FP LD gemessene Spektralbreite RMS, DFB LD gemessene Spektralbreite 20 dB.
Anmerkung5: Mindestdurchschnittliche optische Leistung bei der BER kleiner als 1E-12@muster ist PRBS223-1 @ 2.67Gbps
Optische Glasfaserkommunikationssystem: Dieses CWDM-Modul eignet sich für Glasfaserkommunikationssysteme und kann zur Einrichtung von 2.5G-Datenübertragungsverbindungen verwendet werden.Es kann in einem erweiterten Temperaturbereich betrieben werden und unterstützt die Übertragung über große Entfernungen (30 km)Daher kann es in Glasfaserzugang, Glasfaser-Breitband, Glasfaserübertragung und anderen Anwendungsbereichen eingesetzt werden.
In einer Rechenzentrum-Umgebung kann dieses CWDM-Modul zur Implementierung der Vernetzung innerhalb des Rechenzentrums verwendet werden.Speichergeräte und NetzwerkgeräteDie hohen Temperaturen ermöglichen es, sich an unterschiedliche Temperaturbedingungen in Rechenzentren anzupassen.
Telekommunikationsnetz: Dieses CWDM-Modul kann für die Datenübertragung in Telekommunikationsnetzen verwendet werden.Übertragungsausrüstung und Netzwerkknoten zur Erreichung von Hochgeschwindigkeiten, Datenübertragung über große Entfernungen.
Videoüberwachungssystem: Dieses CWDM-Modul eignet sich auch für die Datenübertragung in Videoüberwachungssystemen.Es kann verwendet werden, um Videokameras und Überwachungszentren zu verbinden, um Fernübertragung zu unterstützenDer verlängerte Temperaturbereich macht ihn für Videoüberwachungsbedarf im Freien oder in rauen Umgebungen geeignet.
Übertragungsgeschwindigkeit: Wenn Sie eine andere Übertragungsgeschwindigkeit als die Standard-2,5G benötigen, z. B. 1G oder 10G, können Sie diese Anforderung mit dem Hersteller oder Lieferanten besprechen.Sie können möglicherweise eine maßgeschneiderte Lösung zur Verfügung stellen, um Ihre gewünschte Übertragungsgeschwindigkeit zu erfüllen.
Wellenlänge: Das CWDM-Modul arbeitet typischerweise auf spezifischen Wellenlängen, die vom CWDM-Standard definiert sind.Sie können nach der Möglichkeit der Anpassung des Moduls fragen, um auf diesen Wellenlängen zu arbeiten.
Übertragungsstrecke: Wenn Sie eine längere oder kürzere Übertragungsstrecke als die Standardstrecke von 30 km benötigen,Sie können mit dem Hersteller besprechen, ob sie das Modul an Ihre spezifischen Abstandsanforderungen anpassen können.
Temperaturbereich: Wenn für Ihre Anwendung ein größerer oder engerer Temperaturbereich als der angegebene Bereich von -20°C bis +85°C erforderlich ist,Sie können sich nach der Möglichkeit der Anpassung des Temperaturbereichs für das Modul erkundigen.
Verbindungsart: Die Standardkonfiguration für dieses Modul sind möglicherweise LC-Anschlüsse.Sie können die Möglichkeit der Anpassung mit dem Hersteller besprechen.
DDMI-Funktionalität: Wenn Sie die Funktionalität Digital Diagnostic Monitoring Interface (DDMI) für die Überwachung der Leistung und Parameter des Moduls benötigen,Sie können mit dem Hersteller bestätigen, ob diese Funktion verfügbar ist oder angepasst werden kann.
Verpackung und Versand von SFP-Transceivermodulen
Das SFP-Transceiver-Modul wird in einer Schutzblase verpackt und für den Versand in eine Karton- oder Plastikbox gelegt.Die Box wird dann in ein wasserdichtes Verpackungsmaterial wie Polyethylen oder Kraftpapier eingeschlossenDie Packung wird dann mit dem Namen, der Adresse und den Kontaktinformationen des Produkts versehen.Sobald das Paket versiegelt ist, ist es bereit für den Versand.
Referenzdatenblatt Dateicode: DS900003
