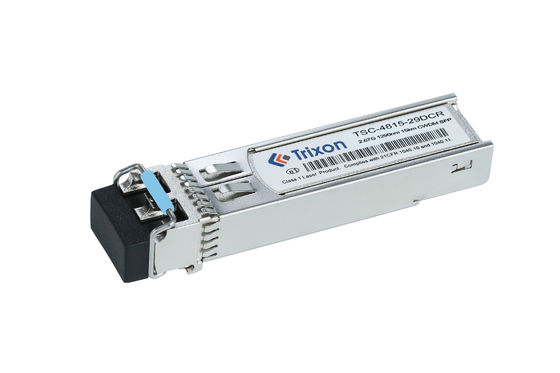

Dieser OC-48/STM-16 SFP CWDM-Transceiver ist für eine Datenrate von 1,25 Gbps ausgelegt und basiert auf einer Dual-LC-Konnektor-Schnittstelle für die Duplex-SMF-Faserübertragung.Es ist ein leistungsstarkes und kostengünstiges Produkt, das die Funktion DDMI (Digital Diagnostic Monitoring Interface) unterstütztDer optische Transceiver ist mit der Unterstützung einer einzigen +3,3V-Stromversorgung mit den Standards IEEE 802.3z 1000BASE-SX und SFF-8472 kompatibel und unterstützt Wellenlängen von 1310nm und 1550nm CWDM.
Dieses Gerät ist so konzipiert, dass es die Anforderungen an Anwendungen mit hoher Dichte und hoher Portzahl im Rechenzentrum, im Unternehmenskern und in der Aggregationsschicht sowie für den Zugang in Großstädten erfüllt.Und seine kompakte Größe und der geringe Stromverbrauch machen es zu einer idealen Lösung für SFP-basierte Systeme.
| Produktbezeichnung | OC-48/STM-16 SFP CWDM-Transceiver |
|---|---|
| Konformität | Einheitlich mit der MSA SFP-Spezifikation SFF-8472 |
| Laser | CWDM |
| Entfernung | 15 km |
| Typ des Steckers | Duplex-LK-Anschlussoberfläche |
| Art der Faser | SMF |
| Datenrate | Betriebsdatenrate bis zu 2,5 Gbps |
| Einfach einsteckbar | Mit heißem Stecker |
| DDMI | - Ja, das ist es. |
| Temperaturbereich | -5°C ~ +70°C |
(15K.m)
| Parameter | Symbol | Min. | Das ist typisch. | Maximal | Einheit | Anmerkung | ||
| Übertrager | ||||||||
| Zentralwellenlänge | Lc | - Ich weiß nicht.5 | Lc | Lc+7.5 | m | |||
| Spektralbreite*NSchwangerschaft4 | ∆λ | 1 | m | DFB-LD | ||||
| Durchschnittliche Ausgangsleistung | PAußen | - 5 | 0 | dBm | ||||
| Aussterbungsquote | Notfall | 8.2 | dB | |||||
| Durchschnittliche Leistung des OFF-Senders | PAusgeschaltet | -45 Jahre. | dBm | |||||
| Ausgang Optisches Auge | Einheitlich mit STM-16/OC-48-Augenmasken, wenn sie gefiltert sind | |||||||
| Empfänger | ||||||||
| Zentralwellenlänge | Lc | 1200 | 1600 | m | ||||
| Empfindlichkeit*NSchwangerschaft5 | PIn | - 18 Jahre. | dBm | |||||
| Überlastung des Empfängers | Überlastung | 0 | dBm | |||||
| Optischer Rücklaufverlust | 12 | dB | ||||||
| Losserklärungen | Lose | - 35 Jahre. | dBm | |||||
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt | Verlust | - 25 Jahre. | dBm | |||||
| Los-Hysterese | 0.5 | 4 | dB | |||||
Der Transceiver wird hauptsächlich in optischen Kommunikationsnetzen eingesetzt, die eine Datenrate von 2,5 Gbps erfordern.
Es ist für Anwendungen geeignet, die auf den Kommunikationsstandards OC-48 (Optical Carrier 48) und STM-16 (Synchronous Transport Module 16) basieren.
Der Transceiver unterstützt die CWDM-Technologie (Große Wellenlänge Division Multiplexing).mit einer Breite von mehreren Wellenlängen.
Es kann in verschiedenen Netzwerkanwendungen verwendet werden, einschließlich Telekommunikation, Rechenzentren, Unternehmensnetzwerken und U-Bahn-/Zugangsnetzwerken.
Datenrate: Transceiver-Module können angepasst werden, um unterschiedliche Datenraten basierend auf den Anforderungen des Netzwerks zu unterstützen.
Übertragungsdistanz: Die Übertragungsdistanz eines Transceiver-Moduls kann angepasst werden, um spezifische Netzwerkanforderungen zu erfüllen.g., einige Meter), mittelgroße (z. B. bis zu 10 Kilometer) oder weite (z. B. bis zu 80 Kilometer oder mehr) Anwendungen.
Temperaturbereich: Der Temperaturbereich eines Transceivermoduls kann angepasst werden, um eine optimale Leistung unter bestimmten Umweltbedingungen zu gewährleisten.Diese Anpassung ermöglicht es dem Modul, zuverlässig bei extremen Temperaturen zu arbeiten, z. B. in Industrie- oder Außenumgebungen.
Verbindungsoberfläche: Transceiver-Module können angepasst werden, um verschiedene Arten von Verbindungsoberflächen wie LC-, SC- oder MPO-Anschlüsse zu unterstützen.Die Wahl der Verbindungsoberfläche hängt von der verwendeten spezifischen Netzausrüstung und der verwendeten Verkabelungsinfrastruktur ab.
Protokolle und Standards: Transceiver-Module können angepasst werden, um verschiedene Protokolle und Standards wie Ethernet, Fiber Channel, SONET/SDH oder spezifische Industriestandards zu unterstützen.
Wellenlängen: Bei Modulen, die Wellenlängendivision-Multiplexing (WDM) -Technologien verwenden,Anpassungsoptionen können spezifische Wellenlängenkanäle oder Kombinationen umfassen, um spezifische Netzwerkarchitekturen oder Anforderungen zu unterstützen.
Formfaktor: Transceiver-Module sind in verschiedenen Formfaktoren erhältlich, z. B. SFP, SFP+, QSFP oder CFP.Anpassung kann die Auswahl des geeigneten Formfaktors für die Kompatibilität beinhalten.
Wir bieten umfassende technische Unterstützung und Service für unsere SFP-Transceiver-Modulprodukte an.
Wir bieten detaillierte Produktinformationen, technische Beratung und Lösungen, um Kunden bei der Wahl der besten Lösung für ihre Anforderungen zu unterstützen.
Die Verpackung und Lieferung des SFP-Transceiver-Moduls erfordert:
Referenzdatenblatt Dateicode: DS210006
