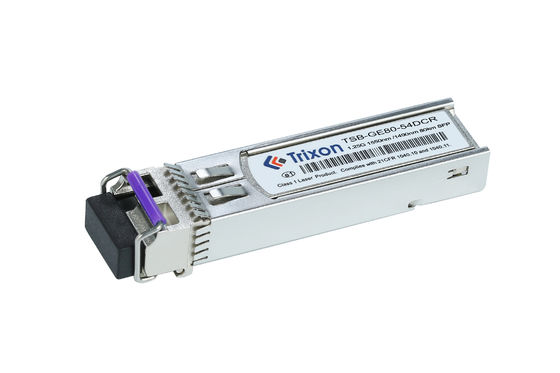

Das hier.1.25G GBE Bidirektionaler SFP-Transceiverist ein Hot-Pluggable-Gerät, konform mit dem Industriestandard SFP Multi-Source Agreement (MSA). Es unterstützt DDMI und kann bis zu 80 km in der Entfernung erreichen. Dieser Transceiver verwendet einen 1310nm DFB-Laser,mit Datenraten von bis zu 1.25G. Er ist für den Einsatz in Gigabit-Ethernet, Glasfaserkanal und anderen optischen Verbindungen ausgelegt.
| Parameter | Einzelheiten |
|---|---|
| Konformität | Konform mit der MSA SFP-Spezifikation |
| Stromversorgung | Einzelne 3,3-Volt-Stromversorgung und TTL-Logik-Schnittstelle |
| Typ des Steckers | Einheitliche LC-Anschlussschnittstelle |
| Art der Faser | SMF |
| Einfach einsteckbar | Mit heißem Stecker |
| Datenrate | Betriebsdatenrate bis zu 1,25 Gbps |
| DDMI | - Ja, das ist es. |
| Wellenlänge | 1550 nm/1490 nm |
| Temperaturbereich | -5°C ~ +70°C |
| Entfernung | 80 km (LR) |
(1490 mm/1550 nm ,DFBund PIN,80k.m)
| Parameter | Symbol | Min. | Das ist typisch. | Maximal | Einheit | Anmerkung | |
| Übertrager | |||||||
| Zentralwellenlänge | Lc | 1470 | 1490 | 1510 | m | 1490nmTX/1550nmRX | |
| 1530 | 1550 | 1570 | m | 1550nmTX/1490nmRX | |||
| Spektralbreite*NSchwangerschaft4 | ∆λ | 1 | m | DFB-LD | |||
| Durchschnittliche Ausgangsleistung | PAußen | 0 | 5 | dBm | |||
| Aussterbungsquote | Notfall | 10 | dB | ||||
| Durchschnittliche Leistung des OFF-Senders | PAusgeschaltet | -45 Jahre. | dBm | ||||
| Ausgang Optisches Auge | Einheitlich mit der Augenmaske Telcordia GR-253-CORE und IEEE 802.3ah-2004 | ||||||
| Empfänger | |||||||
| Zentralwellenlänge | Lc | 1510 | 1570 | m | 1490nmTX/1550nmRX | ||
| 1450 | 1510 | m | 1550nmTX/1490nmRX | ||||
| Empfindlichkeit*NSchwangerschaft5 | PIn | - 24 Jahre. | dBm | ||||
| Überlastung des Empfängers | Überlastung | -3 | dBm | ||||
| Optischer Rücklaufverlust | 12 | dB | |||||
| Losserklärungen | Lose | - 35 Jahre. | dBm | ||||
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt | Verlust | - 25 Jahre. | dBm | ||||
| Los-Hysterese | 0.5 | 4 | dB | ||||
Anmerkung 4: VSCEL LD und FP LD gemessene Spektralbreite RMS, DFB LD gemessene Spektralbreite 20 dB.
Anmerkung5: Mindestdurchschnittliche optische Leistung bei der BER kleiner als 1E-10@muster ist PRBS27-1@ER=10 dB.
Der Transceiver wird üblicherweise in optischen Kommunikationsnetzen verwendet, bei denen eine Datenrate von 1,25 Gbps ausreicht.
Die BIDI (Bi-directional) -Funktion ermöglicht eine bidirektionale Kommunikation über eine einzige Faser, wobei verschiedene Wellenlängen zur Übertragung und Empfang von Signalen verwendet werden.Dies macht es für Anwendungen geeignet, bei denen nur eine Faser verfügbar ist oder für kostengünstige Einsätze.
Die Übertragungsdistanz von 80 Kilometern macht sie für Fernfunknetze wie z. B. Metropol- und Regionalnetze geeignet.
Die spezifische Wellenlängenkombination von 1550nm und 1490nm deutet darauf hin, dass dieser Transceiver wahrscheinlich für GPON-Anwendungen (Gigabit Passive Optical Network) entwickelt wurde.GPON ist eine beliebte Glasfaser-Zugangstechnologie, die für Breitbanddienste in Wohn- und Geschäftsumgebungen verwendet wird.
Datenrate: Transceiver-Module können angepasst werden, um unterschiedliche Datenraten basierend auf den spezifischen Anforderungen des Netzwerks zu unterstützen.oder höhere Datenraten.
Übertragungsdistanz: Die Übertragungsdistanz eines Transceiver-Moduls kann an die spezifischen Bedürfnisse des Netzwerks angepasst werden.oder Fernstrecken.
Wellenlänge: Transceiver können je nach Netzwerkinfrastruktur und Anforderungen an bestimmte Wellenlängen wie 850nm, 1310nm oder 1550nm angepasst werden.
Temperaturbereich: Transceivermodule können so angepasst werden, dass sie innerhalb bestimmter Temperaturbereiche arbeiten, um eine optimale Leistung unter verschiedenen Umweltbedingungen zu gewährleisten,wie erweiterte Temperaturbereiche oder spezialisierte industrielle Umgebungen.
Verbindungsoberfläche: Anpassungsmöglichkeiten für die Verbindungsoberfläche können verschiedene Typen umfassen, z. B. LC-, SC- oder MPO-Anschlüsse,je nach der verwendeten spezifischen Netzausrüstung und Kabelinfrastruktur.
Protokollunterstützung: Transceiver können angepasst werden, um verschiedene Protokolle und Standards wie Ethernet, Fiber Channel, SONET/SDH oder spezifische Industriestandards zu unterstützen.
Formfaktor: Anpassungsoptionen können verschiedene Formfaktoren umfassen, einschließlich SFP, SFP+, QSFP oder CFP, um die Kompatibilität mit der verwendeten Netzwerkgeräte zu gewährleisten.
Zusätzliche Funktionen: Je nach den spezifischen Anforderungen können die Transceivermodule mit zusätzlichen Funktionen wie Digital Diagnostics Monitoring (DDM),die Echtzeitüberwachungs- und Diagnosefunktionen bietet.
