Dieses SFP Transceiver Modul ist ein kostengünstiger, leistungsstarker optischer Transceiver für 10 km SMF-Verbindungen.Dieses Modul ist für Anwendungen mit kleinen Formfaktoren (SFP) ausgelegt.Das Modul unterstützt das Warmstecken und hat einen Temperaturbereich von -40 °C ~ +85 °C.Es verfügt auch über Digital Diagnostic Monitoring Interface (DDMI) Funktion, mit dem der Benutzer die Echtzeitparameter des Transceivers wie Temperatur, Spannung, Laser-Bias-Strom, optische Leistung übertragen und optische Leistung empfangen kann.Es ist für Anwendungen von LR (Long Range) optischen Transceivermodul.
| Parameter | Wert |
|---|---|
| Produktbezeichnung | 1.25G GBE Bidirektionaler SFP-Transceiver |
| Typ des Steckers | Einheitliche LC-Anschlussschnittstelle |
| Art der Faser | SMF |
| Wellenlänge | 1550 nm/1310 nm |
| Entfernung | 20 km |
| Konformität | Konform mit der MSA SFP-Spezifikation |
| Datenrate | Betriebsdatenrate bis zu 1,25 Gbps |
| Temperaturbereich | -40 °C ~ +85 °C |
| DDMI | - Ja, das ist es. |
| Stromversorgung | Einzelne 3,3-Volt-Stromversorgung und TTL-Logik-Schnittstelle |
| Parameter | Symbol | Min. | Das ist typisch. | Maximal | Einheit | Anmerkung | |
| Übertrager | |||||||
| Zentralwellenlänge | Lc | 1280 | 1310 | 1340 | m | 1310nmTX/1550nmRX | |
| 1510 | 1550 | 1580 | m | 1550nmTX/1310nmRX | |||
| Spektralbreite*NSchwangerschaft4 | ∆λ | 4 | m | FP-LD | |||
| 1 | m | DFB-LD | |||||
| Durchschnittliche Ausgangsleistung | PAußen | - 9 | -3 | dBm | |||
| Aussterbungsquote | Notfall | 10 | dB | ||||
| Durchschnittliche Leistung des OFF-Senders | PAusgeschaltet | -45 Jahre. | dBm | ||||
| Ausgang Optisches Auge | Einheitlich mit der Augenmaske Telcordia GR-253-CORE und IEEE 802.3ah-2004 | ||||||
| Empfänger | |||||||
| Zentralwellenlänge | Lc | 1510 | 1580 | m | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | m | 1550nmTX/1310nmRX | ||||
| Empfindlichkeit*NSchwangerschaft5 | PIn | - 22 Jahre. | dBm | ||||
| Überlastung des Empfängers | Überlastung | -3 | dBm | ||||
| Optischer Rücklaufverlust | 12 | dB | |||||
| Losserklärungen | Lose | - 35 Jahre. | dBm | ||||
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt | Verlust | - 25 Jahre. | dBm | ||||
| Los-Hysterese | 0.5 | 4 | dB | ||||

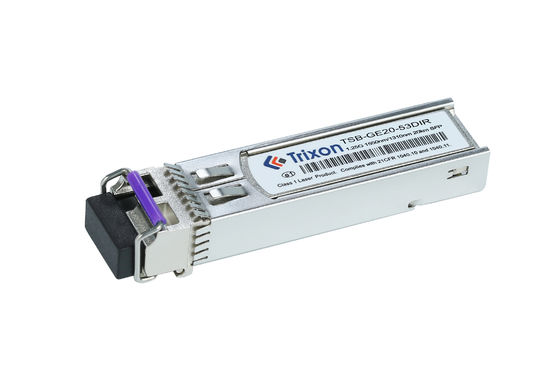

Der Transceiver TSB-GE20-53DIR ist für optische Kommunikationsnetze geeignet, bei denen eine Datenrate von 1,25 Gbps ausreicht.
Die BIDI (Bi-directional) -Funktion ermöglicht eine bidirektionale Kommunikation über eine einzige Faser, wobei verschiedene Wellenlängen zur Übertragung und Empfang von Signalen verwendet werden.Dies macht es für Anwendungen geeignet, bei denen nur eine Faser verfügbar ist oder für kostengünstige Einsätze.
Die Übertragungsdistanz von 20 Kilometern macht sie für mittlere optische Kommunikationsnetze wie lokale Netzwerke (LAN), Metropolnetze oder Campusnetze geeignet.
The specific wavelength combination of 1550nm and 1310nm suggests that this transceiver is likely designed for use in GPON (Gigabit Passive Optical Network) or EPON (Ethernet Passive Optical Network) applicationsDies sind beliebte Glasfaser-Zugangstechnologien, die für Breitbanddienste in Wohn- und Geschäftsumgebungen verwendet werden.
Der breite Temperaturbereich von -40°C bis +85°C macht diesen Transceiver für den Einsatz in rauen Umgebungsbedingungen wie Außen- oder Industrieumgebungen geeignet.
Datenrate: Transceiver-Module können angepasst werden, um unterschiedliche Datenraten basierend auf den spezifischen Anforderungen des Netzwerks zu unterstützen.oder höhere Datenraten.
Übertragungsdistanz: Die Übertragungsdistanz eines Transceiver-Moduls kann an die spezifischen Bedürfnisse des Netzwerks angepasst werden.oder Fernstrecken.
Wellenlänge: Transceiver können je nach Netzwerkinfrastruktur und Anforderungen an bestimmte Wellenlängen wie 850nm, 1310nm oder 1550nm angepasst werden.
Temperaturbereich: Transceivermodule können so angepasst werden, dass sie innerhalb bestimmter Temperaturbereiche arbeiten, um eine optimale Leistung unter verschiedenen Umweltbedingungen zu gewährleisten,wie erweiterte Temperaturbereiche oder spezialisierte industrielle Umgebungen.
Verbindungsoberfläche: Anpassungsmöglichkeiten für die Verbindungsoberfläche können verschiedene Typen umfassen, z. B. LC-, SC- oder MPO-Anschlüsse,je nach der verwendeten spezifischen Netzausrüstung und Kabelinfrastruktur.
Protokollunterstützung: Transceiver können angepasst werden, um verschiedene Protokolle und Standards wie Ethernet, Fiber Channel, SONET/SDH oder spezifische Industriestandards zu unterstützen.
Formfaktor: Anpassungsoptionen können verschiedene Formfaktoren umfassen, einschließlich SFP, SFP+, QSFP oder CFP, um die Kompatibilität mit der verwendeten Netzwerkgeräte zu gewährleisten.
Zusätzliche Funktionen: Je nach den spezifischen Anforderungen können die Transceivermodule mit zusätzlichen Funktionen wie Digital Diagnostics Monitoring (DDM),die Echtzeitüberwachungs- und Diagnosefunktionen bietet.
Wir bieten technische Unterstützung und Dienstleistungen für SFP Transceiver Module.
Wir bieten 24/7 Kundenservice und technischen Support per Telefon, E-Mail und Online-Chat an. Unser Service-Team ist bereit, Ihnen bei Fragen oder Problemen zu helfen.
Wir bieten auch eine breite Palette von Dienstleistungen zur Unterstützung bei der Installation, Wartung und Fehlerbehebung.Optimierung der Leistung, und alle Hardware- oder Softwareprobleme zu beheben.
Wir bieten eine umfassende Garantie für SFP Transceiver Module.
Das SFP-Transceiver-Modul sollte in einem statischen Schutzgehäuse verpackt werden, um das Risiko von ESD- (elektrostatischer Entladung) -Schäden zu minimieren.Jedes Modul sollte einzeln mit ESD-Schutz verpackt und mit der Teilnummer und anderen einschlägigen Informationen versehen sein..
Für den Versand sollte das SFP-Transceiver-Modul in einem robusten Karton mit entsprechender Polsterung und Kennzeichnung geliefert werden.
Referenzdatenblatt Dateicode: DS100033
