Dieses SFP-Transciver-Modul entspricht vollständig der MSA-SFP-Spezifikation und ist mit einem Duplex-LC-Anschluss ausgelegt.und bietet eine Übertragungsstrecke von bis zu 10 km über Single-Mode-Fiber (SMF)Mit einer einzigen 3,3-Volt-Stromversorgung und einer TTL-Logik-Schnittstelle ist das Modul sehr zuverlässig und bietet eine Lösung mit geringem Stromverbrauch.
Parameter | Wert |
---|---|
Temperaturbereich | -5 °C ~ +70 °C |
Produktbezeichnung | 1.25G GBE Bidirektionaler SFP-Transceiver |
Entfernung | 10 km |
Wellenlänge | 1550 nm/1310 nm |
Art der Faser | SMF |
DDMI | - Ja, das ist es. |
Datenrate | Betriebsdatenrate bis zu 1,25 Gbps |
Typ des Steckers | Einheitliche LC-Anschlussschnittstelle |
Einfach einsteckbar | Mit heißem Stecker |
Konformität | Konform mit der MSA SFP-Spezifikation |
(1310 mm/1550nm,FP/DFBund PIN,10km)
Parameter | Symbol | Min. | Das ist typisch. | Maximal | Einheit | Anmerkung | |
Übertrager | |||||||
Zentralwellenlänge | Lc | 1280 | 1310 | 1340 | m | 1310nmTX/1550nmRX | |
1510 | 1550 | 1580 | m | 1550nmTX/1310nmRX | |||
Spektralbreite*NSchwangerschaft4 | ∆λ | 4 | m | FP-LD | |||
1 | m | DFB-LD | |||||
Durchschnittliche Ausgangsleistung | PAußen | - 9 | -3 | dBm | |||
Aussterbungsquote | Notfall | 10 | dB | ||||
Durchschnittliche Leistung des OFF-Senders | PAusgeschaltet | -45 Jahre. | dBm | ||||
Ausgang Optisches Auge | Einheitlich mit der Augenmaske Telcordia GR-253-CORE und IEEE 802.3ah-2004 | ||||||
Empfänger | |||||||
Zentralwellenlänge | Lc | 1510 | 1580 | m | 1310nmTX/1550nmRX | ||
1280 | 1340 | m | 1550nmTX/1310nmRX | ||||
Empfindlichkeit*NSchwangerschaft5 | PIn | - 22 Jahre. | dBm | ||||
Überlastung des Empfängers | Überlastung | -3 | dBm | ||||
Optischer Rücklaufverlust | 12 | dB | |||||
Losserklärungen | Lose | - 35 Jahre. | dBm | ||||
Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt | Verlust | - 25 Jahre. | dBm | ||||
Los-Hysterese | 0.5 | 4 | dB |

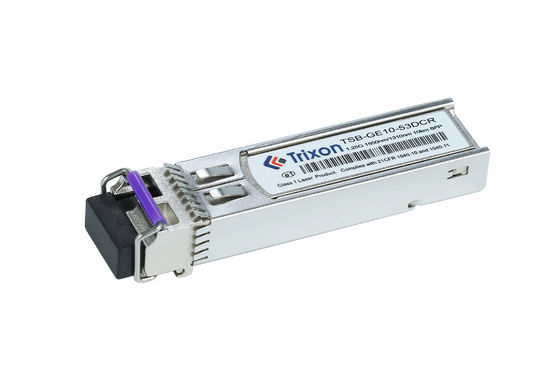

Der Trixon TSB-GE10-53DCR ist ein 1,25G GBE bidirektionaler SFP-Transceiver mit Digital Diagnostic Monitoring Interface (DDMI) -Fähigkeit.Dieser Transceiver ist mit einem optischen LC-Anschluss ausgestattet und mit SMF-Fasern bis zu 10 km kompatibelEs verfügt über eine Wellenlänge von 1550nm/1310nm, was es für verschiedene Anwendungen wie Ethernet, Fiber Channel und SONET/SDH geeignet macht.Es bietet nicht nur eine kostengünstige Lösung für 10G-Ethernet-AnwendungenDieser Transceiver ist außerdem so konzipiert, dass er den strengen Anforderungen industrieller und kommerzieller Anwendungen entspricht.Leistung in jeder UmgebungMit seiner überlegenen Leistung und DDMI-Fähigkeit ist der Trixon TSB-GE10-53DCR die perfekte Wahl für jede 10G Ethernet-Anwendung.
Wellenlänge: Abhängig von Ihren Anforderungen können Sie aus verschiedenen Wellenlängenkombinationen wählen, die Ihren spezifischen Anforderungen an Faser und Übertragungsdistanz entsprechen.
Übertragungsdistanz: Sie können die Übertragungsdistanz anpassen, um sich an verschiedene Netzwerkarchitekturen und Übertragungsbedürfnisse anzupassen.
Betriebstemperaturbereich:Sie können den Betriebstemperaturbereich entsprechend den Anforderungen der Umweltbedingungen anpassen, um die Zuverlässigkeit und Stabilität des Geräts unter verschiedenen Temperaturbedingungen zu gewährleisten.
Kompatibilität: Sie können die Schnittstelle so anpassen, dass sie mit bestimmten Netzwerkgeräten oder -protokollen kompatibel ist, um eine nahtlose Integration mit vorhandenen Geräten zu gewährleisten.
Spezielle Anforderungen: Wenn Sie andere spezielle Anforderungen haben, wie z. B. Strombudget, optische Leistung, Größe usw., können Sie dies mit dem Lieferanten ausführlich besprechen und den TSB-GE10-53DIR anpassen.
Technischer Support und Service für das SFP-Transceiver-Modul umfassen:
Verpackung und Versand des SFP-Transceiver-Moduls:
Referenzdatenblatt Dateicode:DS100033
