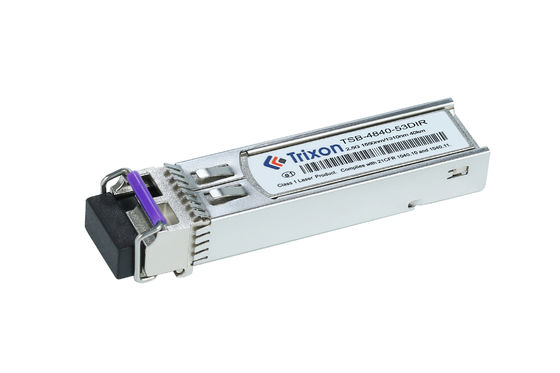

OC-48/STM-16 Bidirektionaler SFP-Transceiver ist ein leistungsstarkes, kostengünstiges Modul für Glasfaserkommunikationssysteme.Dieses Modul unterstützt eine einzige LC-Anschlussschnittstelle und eine Betriebsdatenrate von bis zu 2.5 Gbps. Er entspricht dem SFP MSA-Standard und RoHS-Konformität.
Das SFP-Transceiver-Modul ist für den Einsatz mit Single-Mode-Fasern (SMF) mit einer Wellenlänge von 1550nm/1310nm ausgelegt.Zugang zum Großraum und Verbindungen zwischen GebäudenEs verfügt über einen geringen Stromverbrauch, niedrige Kosten und hohe Zuverlässigkeit und ist mit dem Small Form-Factor Pluggable Multi-Sourcing Agreement (MSA) konform.
Dieses Transceivermodul ist ideal für Anwendungen, die einen leistungsstarken, kostengünstigen optischen Transceiver mit fortschrittlichen Funktionen erfordern.Es unterstützt Full-Duplex-Betrieb und ist so konzipiert, dass es die Anforderungen der LR- und LC-Normen erfüllt und übertrifftDieses Modul ist mit einer Vielzahl von optischen Systemen kompatibel und bietet hohe Datenraten bei hervorragender Leistung.
Der OC-48/STM-16 Bidirectional SFP Transceiver bietet eine ideale Lösung für Hochgeschwindigkeits- und kostengünstige optische Kommunikationsanforderungen.kostengünstiger optischer Empfänger mit fortschrittlichen FunktionenMit seiner hohen Datenrate, seinem geringen Stromverbrauch und seinem robusten Design ist das Gerät eine ideale Wahl für eine Vielzahl von Anwendungen.
| Eigenschaft | Wert |
|---|---|
| Produktbezeichnung | OC-48/STM-16 Bidirektionaler SFP-Transceiver |
| Datenrate | Bis zu 2,5 Gbps |
| Entfernung | 40 km |
| Stromversorgung | Einzelne 3,3-Volt-Stromversorgung und TTL-Logik-Schnittstelle |
| Art der Faser | SMF |
| Wellenlänge | 1550 nm/1310 nm |
| DDMI | - Ja, das ist es. |
| Typ des Steckers | Einheitliche LC-Anschlussschnittstelle |
| Temperaturbereich | -40 °C ~ +85 °C |
| Einfach einsteckbar | Mit heißem Stecker |
(1310 mm/1550nm,DFBund PIN,40K.m)
| Parameter | Symbol | Min. | Das ist typisch. | Maximal | Einheit | Anmerkung | ||
| Übertrager | ||||||||
| Zentralwellenlänge | Lc | 1260 | 1310 | 1360 | m | 1310nmTX/1550nmRX | ||
| 1500 | 1550 | 1580 | m | 1550nmTX/1310nmRX | ||||
| Spektralbreite*NSchwangerschaft4 | ∆λ | 1 | m | DFB-LD | ||||
| Durchschnittliche Ausgangsleistung | PAußen | -2 | +3 | dBm | ||||
| Aussterbungsquote | Notfall | 8.2 | dB | |||||
| Durchschnittliche Leistung des OFF-Senders | PAusgeschaltet | -45 Jahre. | dBm | |||||
| Ausgang Optisches Auge | Kompatibel mit ITU-T G.957 | |||||||
| Empfänger | ||||||||
| Zentralwellenlänge | Lc | 1530 | 1550 | 1570 | m | 1310nmTX/1550nmRX | ||
| 1260 | 1310 | 1360 | m | 1550nmTX/1310nmRX | ||||
| Empfindlichkeit*NSchwangerschaft5 | PIn | - 20 | dBm | 1310nmTX/1550nmRX | ||||
| - 27 Jahre. | dBm | 1550nmTX/1310nmRX | ||||||
| Überlastung des Empfängers | Überlastung | - 9 | dBm | |||||
| Optischer Rücklaufverlust | 12 | dB | ||||||
| Losserklärungen | Lose | - 42 Jahre | dBm | |||||
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt | Verlust | - 28 Jahre. | dBm | |||||
| Los-Hysterese | 0.5 | 4 | dB | |||||
Anmerkung 4: VSCEL LD und FP LD gemessene Spektralbreite RMS, DFB LD gemessene Spektralbreite 20 dB.
Anmerkung5: Die bei der BER kleiner als 1E-10@muster gemessene mittlere optische Leistung beträgt PRBS27-1@ER=10dB.
Telekommunikationsnetze: Sie können in Telekommunikationsnetzen für die Hochgeschwindigkeitsdatenübertragung eingesetzt werden, z. B. in Backbone-Infrastrukturen oder Fernverbindungen.
Metropolitan Area Networks (MANs): Der Transceiver kann in MANs verwendet werden, um die Konnektivität zwischen verschiedenen Standorten innerhalb einer Stadt oder eines Metropolgebiets zu gewährleisten.
Rechenzentren: Es kann in Rechenzentrumsumgebungen verwendet werden, um Switches, Router und andere Netzwerkgeräte über Single-Mode-Faser zu verbinden.
Fiber-to-the-Home (FTTH): Der Transceiver kann in FTTH-Einführungen eingesetzt werden, um Wohn- und Geschäftsnutzern einen Hochgeschwindigkeits-Internetzugang über große Entfernungen zu bieten.
Wireless Backhaul: Es kann in drahtlosen Backhaul-Anwendungen verwendet werden, um Basisstationen zu verbinden und Daten über Glasfaserverbindungen zu übertragen.
Broadcast- und Videoanwendungen: Der Transceiver kann in Broadcast- und Videoanwendungen zur Übertragung hochwertiger Videosignale über weite Strecken eingesetzt werden.
Industrielle Netzwerke: Sie können in industriellen Umgebungen für eine zuverlässige und schnelle Datenkommunikation eingesetzt werden, z. B. in Öl- und Gas-, Verkehrs- oder Fertigungssektoren.
Wellenlänge: Abhängig von Ihren Anforderungen können Sie aus verschiedenen Wellenlängenkombinationen wählen, die Ihren spezifischen Anforderungen an Faser und Übertragungsdistanz entsprechen.
Übertragungsdistanz: Sie können die Übertragungsdistanz anpassen, um sich an verschiedene Netzwerkarchitekturen und Übertragungsbedürfnisse anzupassen.
Betriebstemperaturbereich:Sie können den Betriebstemperaturbereich entsprechend den Anforderungen der Umweltbedingungen anpassen, um die Zuverlässigkeit und Stabilität des Geräts unter verschiedenen Temperaturbedingungen zu gewährleisten.
Kompatibilität: Sie können die Schnittstelle so anpassen, dass sie mit bestimmten Netzwerkgeräten oder -protokollen kompatibel ist, um eine nahtlose Integration mit vorhandenen Geräten zu gewährleisten.
Spezielle Anforderungen: Wenn Sie andere spezielle Anforderungen haben, wie z. B. Strombudget, optische Leistung, Größe usw., können Sie dies mit dem Lieferanten ausführlich besprechen und den TSB-GE10-53DIR anpassen.
Wir bieten technische Unterstützung und Service für unser SFP-Transceiver-Modul an. Unser freundliches und sachkundiges Personal steht Ihnen bei Fragen oder Bedenken zu unserem Produkt zur Verfügung.
Wir sind stolz darauf, unseren Kunden die beste Erfahrung und Servicequalität zu bieten.Bitte zögern Sie nicht, uns zu erreichen.!
Verpackung und Versand des SFP-Transceiver-Moduls
Das SFP-Transciver-Modul ist in einer Box mit einem stoßsicheren Innenkissen verpackt, die mit einer klaren Produktbeschreibung und einem Barcode versehen ist.Die Box wird dann in eine größere Versandbox mit ausreichend Polsterung gelegt, um das Produkt während des Transports zu schützenDie Lieferbox ist gut versiegelt und mit der Bestimmungsadresse und den Kontaktinformationen versehen.
Referenzdatenblatt Dateicode: DS100040
