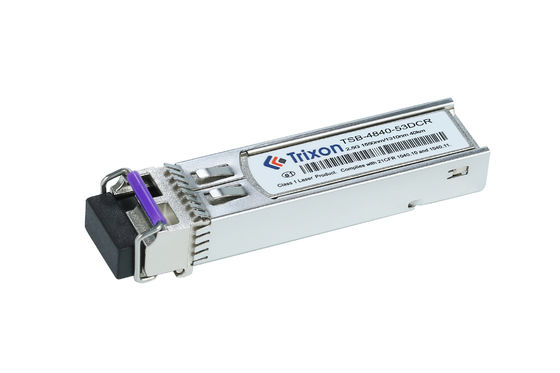

OC-48/STM-16 Bidirektionaler SFP-Transceiver ist ein leistungsstarkes, kostengünstiges Modul für Glasfaserkommunikationssysteme.Dieses Modul unterstützt eine einzige LC-Anschlussschnittstelle und eine Betriebsdatenrate von bis zu 2.5 Gbps. Er entspricht dem SFP MSA-Standard und RoHS-Konformität.
Das SFP-Transceiver-Modul ist für den Einsatz mit Single-Mode-Fasern (SMF) mit einer Wellenlänge von 1550nm/1310nm ausgelegt.Zugang zum Großraum und Verbindungen zwischen GebäudenEs verfügt über einen geringen Stromverbrauch, niedrige Kosten und hohe Zuverlässigkeit und ist mit dem Small Form-Factor Pluggable Multi-Sourcing Agreement (MSA) konform.
Dieses Transceivermodul ist ideal für Anwendungen, die einen leistungsstarken, kostengünstigen optischen Transceiver mit fortschrittlichen Funktionen erfordern.Es unterstützt Full-Duplex-Betrieb und ist so konzipiert, dass es die Anforderungen der LR- und LC-Normen erfüllt und übertrifftDieses Modul ist mit einer Vielzahl von optischen Systemen kompatibel und bietet hohe Datenraten bei hervorragender Leistung.
Der OC-48/STM-16 Bidirectional SFP Transceiver bietet eine ideale Lösung für Hochgeschwindigkeits- und kostengünstige optische Kommunikationsanforderungen.kostengünstiger optischer Empfänger mit fortschrittlichen FunktionenMit seiner hohen Datenrate, seinem geringen Stromverbrauch und seinem robusten Design ist das Gerät eine ideale Wahl für eine Vielzahl von Anwendungen.
| Eigenschaft | Wert |
|---|---|
| Produktbezeichnung | OC-48/STM-16 Bidirektionaler SFP-Transceiver |
| Datenrate | Bis zu 2,5 Gbps |
| Entfernung | 40 km |
| Stromversorgung | Einzelne 3,3-Volt-Stromversorgung und TTL-Logik-Schnittstelle |
| Art der Faser | SMF |
| Wellenlänge | 1550 nm/1310 nm |
| DDMI | - Ja, das ist es. |
| Typ des Steckers | Einheitliche LC-Anschlussschnittstelle |
| Temperaturbereich | -5°C ~ +70°C |
| Einfach einsteckbar | Mit heißem Stecker |
(1310 mm/1550nm,DFBund PIN,40K.m)
| Parameter | Symbol | Min. | Das ist typisch. | Maximal | Einheit | Anmerkung | ||
| Übertrager | ||||||||
| Zentralwellenlänge | Lc | 1260 | 1310 | 1360 | m | 1310nmTX/1550nmRX | ||
| 1500 | 1550 | 1580 | m | 1550nmTX/1310nmRX | ||||
| Spektralbreite*NSchwangerschaft4 | ∆λ | 1 | m | DFB-LD | ||||
| Durchschnittliche Ausgangsleistung | PAußen | -2 | +3 | dBm | ||||
| Aussterbungsquote | Notfall | 8.2 | dB | |||||
| Durchschnittliche Leistung des OFF-Senders | PAusgeschaltet | -45 Jahre. | dBm | |||||
| Ausgang Optisches Auge | Kompatibel mit ITU-T G.957 | |||||||
| Empfänger | ||||||||
| Zentralwellenlänge | Lc | 1530 | 1550 | 1570 | m | 1310nmTX/1550nmRX | ||
| 1260 | 1310 | 1360 | m | 1550nmTX/1310nmRX | ||||
| Empfindlichkeit*NSchwangerschaft5 | PIn | - 20 | dBm | 1310nmTX/1550nmRX | ||||
| - 27 Jahre. | dBm | 1550nmTX/1310nmRX | ||||||
| Überlastung des Empfängers | Überlastung | - 9 | dBm | |||||
| Optischer Rücklaufverlust | 12 | dB | ||||||
| Losserklärungen | Lose | - 42 Jahre | dBm | |||||
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt | Verlust | - 28 Jahre. | dBm | |||||
| Los-Hysterese | 0.5 | 4 | dB | |||||
Anmerkung 4: VSCEL LD und FP LD gemessene Spektralbreite RMS, DFB LD gemessene Spektralbreite 20 dB.
Anmerkung5: Die bei der BER kleiner als 1E-10@muster gemessene mittlere optische Leistung beträgt PRBS27-1@ER=10dB.
Telekommunikationsnetze: Das Modul eignet sich für Telekommunikationsnetze und ermöglicht eine Hochgeschwindigkeitsdatenübertragung mit OC-48/STM-16-Raten.Es unterstützt eine zuverlässige Kommunikation über weite Entfernungen von bis zu 40 km.
Metropolitan Area Networks (MANs): Das Modul kann in MANs verwendet werden, um Netzwerkknoten in einer Stadt oder einem Metropolgebiet zu verbinden.Es bietet eine effiziente Datenübertragung und Netzwerkverbindung innerhalb der MAN-Infrastruktur.
Glasfaser zum Haushalt (FTTH): Das Modul unterstützt FTTH-Einsätze und ermöglicht die Bereitstellung von Hochgeschwindigkeitsbreitbanddiensten für Wohn- und Geschäftsräume.Es erleichtert den Endnutzern zuverlässige Verbindungen mit hoher Bandbreite.
Datenzentren: Es ist nützlich in Rechenzentren, wo es Verbindungen zwischen Netzwerkgeräten wie Switches, Routern und Servern herstellen kann.Das Modul ermöglicht eine effiziente Datenübertragung innerhalb der Rechenzentrumsinfrastruktur.
Unternehmensnetzwerke: Das Modul kann in Unternehmensnetzwerken eingesetzt werden, um zuverlässige Verbindungen mit hoher Bandbreite zwischen verschiedenen Büros oder Gebäuden herzustellen.Es erleichtert eine effiziente Kommunikation und Datenübertragung innerhalb des Unternehmensnetzes.
Internetdienstleister (ISPs): Die ISPs können das Modul nutzen, um ihren Kunden eine Hochgeschwindigkeits-Internetverbindung zu bieten.Sicherstellung eines zuverlässigen und schnellen Internetzugangs.
Wireless Backhaul: Das Modul eignet sich für drahtlose Backhaul-Anwendungen und ermöglicht die Übertragung von Daten zwischen Mobilfunk-Basisstationen und dem Kernnetz.Es unterstützt den Ausbau und die Verbesserung drahtloser Kommunikationsnetze.
Wellenlängenkonfiguration: Wenn Sie andere Wellenlängenkonfigurationen als den Standard 1550nm/1310nm benötigen, können Sie Ihre spezifischen Wellenlängenanforderungen mit dem Hersteller besprechen.Sie bieten möglicherweise Anpassungsoptionen an, die Ihren Wellenlängen entsprechen.
Entfernung: Das Standardmodul TSB-4840-53DCR hat eine Entfernung von 40 km.Sie können Ihre Anforderungen mit dem Hersteller besprechen, um die Verfügbarkeit von maßgeschneiderten Optionen zu erforschen.
Temperaturbereich: Wenn der Standardtemperaturbereich von -5°C bis +70°C nicht für die Betriebsumgebung geeignet ist,Sie können nach der Möglichkeit der Anpassung des Temperaturbereichs nach Ihren spezifischen Bedingungen fragen.
Anschlusstyp: Das Modul kann mit einem bestimmten Anschlusstyp (z. B. LC, SC) ausgestattet sein.Sie können die Möglichkeit der Anpassung mit dem Hersteller besprechen.
Strombudget: Wenn Sie spezifische Strombudgetanforderungen für Ihr Netzwerk haben, können Sie mit dem Hersteller besprechen, ob das Modul angepasst werden kann, um diese Anforderungen zu erfüllen.
Kompatibilität: Wenn Sie Probleme mit der Kompatibilität Ihrer vorhandenen Ausrüstung oder Netzwerkanlage haben,Sie können mit dem Hersteller diskutieren, um sicherzustellen, dass das angepasste Modul mit Ihrer spezifischen Umgebung kompatibel ist.
Wir bieten technische Unterstützung und Service für unser SFP-Transceiver-Modul an. Unser freundliches und sachkundiges Personal steht Ihnen bei Fragen oder Bedenken zu unserem Produkt zur Verfügung.
Wir sind stolz darauf, unseren Kunden die beste Erfahrung und Servicequalität zu bieten.Bitte zögern Sie nicht, uns zu erreichen.!
Verpackung und Versand des SFP-Transceiver-Moduls
Das SFP-Transciver-Modul ist in einer Box mit einem stoßsicheren Innenkissen verpackt, die mit einer klaren Produktbeschreibung und einem Barcode versehen ist.Die Box wird dann in eine größere Versandbox mit ausreichend Polsterung gelegt, um das Produkt während des Transports zu schützenDie Lieferbox ist gut versiegelt und mit der Bestimmungsadresse und den Kontaktinformationen versehen.
Referenzdatenblatt Dateicode: DS100040
