Das SFP-Transciver-Modul ist ein kostengünstiges, warmstechnisch steckbares, einzelne Faser, einzelne 3,3-Volt-Stromversorgung und TTL-Logik-Schnittstellenmodul.Es ermöglicht die Übertragung und den Empfang optischer Signale über eine Single-Mode-Faser bis zu 10 kmEs ist für digitale Diagnostic Monitoring Interface (DDMI) und Long Reach (LR) -Anwendungen ausgelegt und unterstützt einen breiten Temperaturbereich von 0 °C bis +70 °C.Es ist mit einer einzigen LC-Anschlussoberfläche ausgestattet und entspricht SFP MSA und IEEE802.3z-Standards.
Parameter | Wert |
---|---|
Typ des Steckers | Einheitliche LC-Anschlussschnittstelle |
Wellenlänge | 1550 nm/1310 nm |
DDMI | - Ja, das ist es. |
Datenrate | Betriebsdaten von 2,5 bis 3,125 Gbps |
Entfernung | 300 Meter |
Temperaturbereich | -40°C bis +85°C |
Stromversorgung | Einzelne 3,3-Volt-Stromversorgung und TTL-Logik-Schnittstelle |

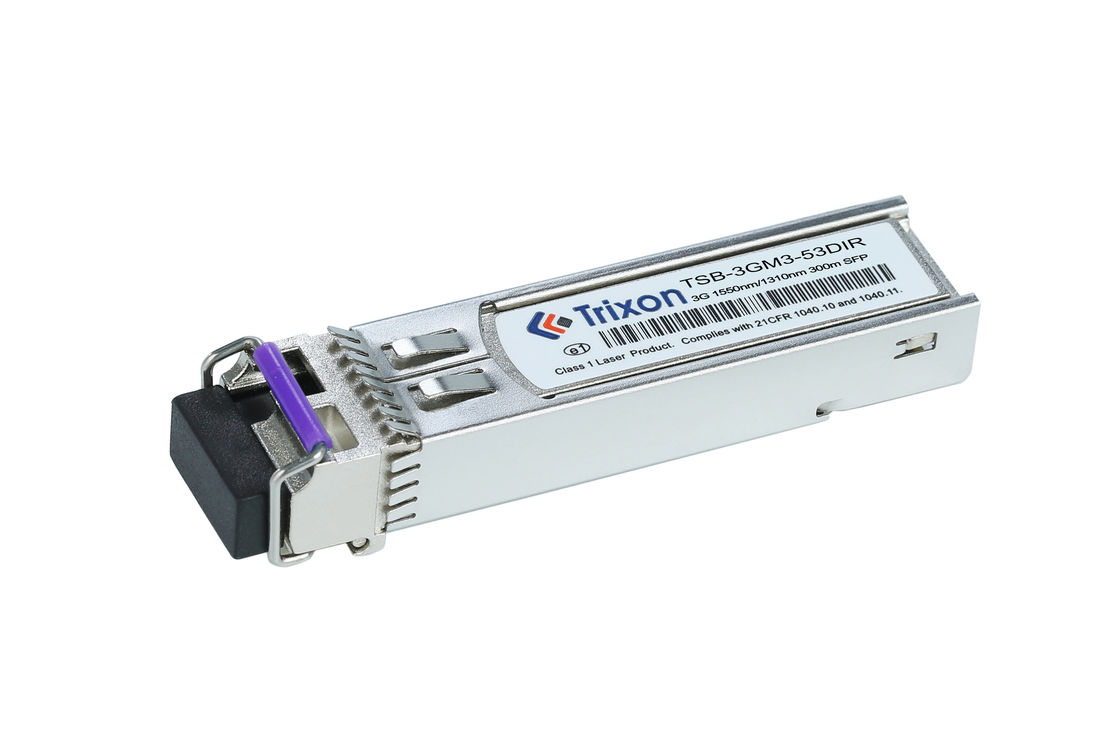

Produktbezeichnung | 3.125G SFP-Bidirectional-Transceiver |
Art der Faser | SMF |
Einfach einsteckbar | Mit heißem Stecker |
(300m-3km)
Parameter | Symbol | Min. | Das ist typisch. | Maximal | Einheit | Anmerkung | ||
Übertrager | ||||||||
Zentralwellenlänge | Lc | 1290 | 1310 | 1330 | m | 1310nmTX/1550nmRX | ||
1530 | 1550 | 1570 | m | 1550nmTX/1310nmRX | ||||
Spektralbreite*NSchwangerschaft4 | ∆λ | 1 | m | |||||
Durchschnittliche Ausgangsleistung | PAußen | - 9 | -3 | dBm | ||||
Aussterbungsquote | Notfall | 3.5 | 5.8 | dB | ||||
5 | 8 | |||||||
Durchschnittliche Leistung des OFF-Senders | PAusgeschaltet | -45 Jahre. | dBm | |||||
Ausgang Optisches Auge | Kompatibel mit ITU-T G.957 | |||||||
Empfänger | ||||||||
Zentralwellenlänge | Lc | 1290 | 1310 | 1330 | m | 1310nmTX/1550nmRX | ||
1530 | 1550 | 1570 | m | 1550nmTX/1310nmRX | ||||
Empfindlichkeit*NSchwangerschaft5 | PIn | - 16 Jahre. | dBm | |||||
Überlastung des Empfängers | Überlastung | 0 | dBm | |||||
Losserklärungen | Lose | - 30 | dBm | |||||
Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt | Verlust | - 17 Jahre. | dBm | |||||
Los-Hysterese | 0.5 | dB |
Anmerkung 4: VSCEL LD und FP LD gemessene Spektralbreite RMS, DFB LD gemessene Spektralbreite 20 dB.
Anmerkung5: Mindestdurchschnittliche optische Leistung bei der BER kleiner als 1E-12@muster ist PRBS223-1@ER=10 dB.
Lokale Netzwerke (LANs): Das Modul kann in LAN-Umgebungen verwendet werden, um Hochgeschwindigkeitsverbindungen zwischen Netzwerk-Switches, Routern und anderen Netzwerkgeräten herzustellen.Es erleichtert eine effiziente Datenübertragung innerhalb der LAN-Infrastruktur.
Metropolische Netze (MANs): Es eignet sich für den Einsatz in MANs und bietet eine Konnektivität zwischen verschiedenen Standorten innerhalb eines Metropolgebiets.Das Modul unterstützt Hochgeschwindigkeitskommunikation über mittlere Entfernungen, die einen zuverlässigen Datenaustausch ermöglichen.
Industrielle Vernetzung: Das Modul findet Anwendungen in industriellen Netzwerkumgebungen, in denen eine zuverlässige und schnelle Kommunikation erforderlich ist.Steuerungsnetze, und andere industrielle Anwendungen, die eine robuste Konnektivität erfordern.
Sicherheits- und Überwachungssysteme: Das Modul kann in Sicherheits- und Überwachungssysteme eingesetzt werden und ermöglicht eine effiziente Übertragung hochwertiger Videodaten über große Entfernungen.Es erleichtert eine zuverlässige Kommunikation zwischen Kameras, Aufzeichnungsgeräte und Kontrollzentren.
Fiber-to-the-Home (FTTH): Es kann in FTTH-Einsätzen verwendet werden, um Hochgeschwindigkeits-Breitbandverbindungen zu Wohn- oder Geschäftsräumen bereitzustellen.Das Modul ermöglicht eine effiziente Datenübertragung über das Glasfasernetzwerk, unterstützt Anwendungen mit großer Bandbreite
Kontaktieren Sie den Hersteller: Kontaktieren Sie den Hersteller oder Lieferanten des Transceivermoduls TSB-3GM3-53DIR und erkundigen Sie sich nach deren Anpassungsmöglichkeiten.Geben Sie ihnen detaillierte Informationen über Ihre spezifischen Anforderungen.
Spezifizieren Sie Ihre Anpassungsbedürfnisse: Kommunizieren Sie Ihren Anpassungsbedarf klar mit dem Hersteller. Dies kann gewünschte Spezifikationen, Leistungsparameter,TemperaturbereichsanpassungenJe detaillierter und spezifischer Sie sein können, desto besser kann der Hersteller Ihre Bedürfnisse verstehen.
Konsultation mit dem Hersteller: Erörtern Sie mit dem Hersteller, ob Ihre Anpassungswünsche durchführbar sind.und Empfehlungen auf der Grundlage ihrer Fähigkeiten und ErfahrungenSie können Sie auch über Einschränkungen oder Kompromisse bei der Anpassung beraten.
Kosten und Vorlaufzeiten bewerten: Die Anpassung kann zusätzliche Kosten mit sich bringen und sich auf die Vorlaufzeiten auswirken.Diese Faktoren sollten mit dem Hersteller besprochen werden, um die Preisgestaltung und den Produktionszeitplan zu verstehen, der mit der Anpassung verbunden ist.. Betrachten Sie die Kompromisse zwischen Anpassung, Kosten und Zeit.
Überprüfung und Fertigstellung: Sobald Sie die Einzelheiten der Anpassung besprochen und vereinbart haben, überprüfen Sie die vorgeschlagenen Spezifikationen, Preise und alle anderen relevanten Faktoren.Stellen Sie sicher, dass beide Parteien vor der Fertigstellung der Bestellung ein klares Verständnis für den Anpassungsumfang haben.
Wir bieten eine Reihe von technischen Support und Dienstleistungen für SFP Transceiver Module.Unser Expertenteam ist bereit, alle Fragen zu beantworten und bei der Installation und Wartung des Produkts zu unterstützen..
Wir bieten Vorverkaufsunterstützung für SFP Transceiver Module an und beraten Sie über die Eigenschaften und Fähigkeiten des Produkts sowie über die Kompatibilität mit Ihrem bestehenden System.Unser Team von erfahrenen Ingenieuren kann Ihnen auch helfen, das beste Produkt für Ihre spezifischen Bedürfnisse zu bestimmen.
Wir bieten Installations- und Wartungsdienste für SFP Transceiver Module.sowie Anleitungen zur besten Verwendung des Produkts- Wir können auch laufende Wartungs- und Fehlerbehebungsdienste anbieten.
Wir bieten technische Unterstützung für SFP Transceiver Module.sowie Beratung über die Schritte, die unternommen werden müssen, um sicherzustellen, dass das Produkt optimal funktioniert.
Verpackung und Versand des SFP-Transceiver-Moduls:
Jedes SFP-Transciver-Modul wird in eine antistatische Tasche verpackt und dann in eine Box gelegt.Die Box wird dann versiegelt und mit einem Etikett versehen, das den Inhalt und die Bestimmungsadresse anzeigt.
Wenn das SFP-Transciver-Modul verpackt und zum Versand bereit ist, wird es an die Kunden per Expressversand gesendet.Die Pakete werden dann verfolgt und überwacht, um eine sichere und rechtzeitige Lieferung zu gewährleisten.
Referenzdatenblatt Dateicode: DS100045
