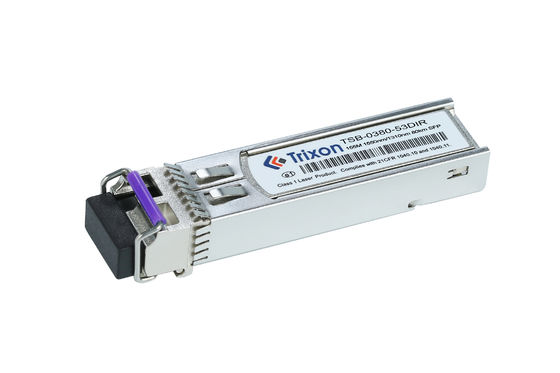

1.25G STM-1/OC-3 Bidirektionaler SFP-Transceiver
Dieses SFP-Transceiver-Modul wurde entwickelt, um der steigenden Nachfrage nach hoher Kapazität und Hochgeschwindigkeitsdatenübertragung gerecht zu werden.Datenverbindung 25G mit geringer Leistung über eine Single Mode Fiber (SMF) mit einer Übertragungsstrecke von bis zu 15 km. Es verwendet eine LC-Anschlussoberfläche und unterstützt einen warmstechnen Betrieb, wodurch die Installation und Wartung für Benutzer einfach ist.mit einer Breite von mehr als 20 mm,.3Darüber hinaus ist es mit einer digitalen diagnostischen Überwachungsschnittstelle (DDMI) ausgestattet, die eine Echtzeitüberwachung der Betriebsparameter des Moduls ermöglicht.
| Eigentum | Wert |
|---|---|
| Stromversorgung | Einzelne 3,3-Volt-Stromversorgung und TTL-Logik-Schnittstelle |
| DDMI | - Ja, das ist es. |
| Datenrate | Betriebsdatenrate bei 155,52 Mbps |
| Wellenlänge | 1550 nm/1310 nm |
| Produktbezeichnung | 1.25G STM-1/OC-3 Bidirektionaler SFP-Transceiver |
| Einfach einsteckbar | Mit heißem Stecker |
| Entfernung | 80 km |
| Temperaturbereich | -40 °C ~ +85 °C |
| Typ des Steckers | Einheitliche LC-Anschlussschnittstelle |
| Art der Faser | SMF |
(1310 mm/1550 nm ,DFB/DFBund PIN,80k.m)
| Parameter | Symbol | Min. | Das ist typisch. | Maximal | Einheit | Anmerkung | |
| Übertrager | |||||||
| Zentralwellenlänge | Lc | 1280 | 1310 | 1340 | m | 1310nmTX/1550nmRX | |
| 1530 | 1550 | 1570 | m | 1550nmTX/1310nmRX | |||
| Spektralbreite*NSchwangerschaft4 | ∆λ | 1 | m | DFB-LD | |||
| Durchschnittliche Ausgangsleistung | PAußen | - 5 | 0 | dBm | |||
| Aussterbungsquote | Notfall | 10 | dB | ||||
| Durchschnittliche Leistung des OFF-Senders | PAusgeschaltet | -45 Jahre. | dBm | ||||
| Ausgang Optisches Auge | Kompatibel mit den Augenmasken Telcordia GR-253-CORE und ITU-T G.957 | ||||||
| Empfänger | |||||||
| Zentralwellenlänge | Lc | 1510 | 1600 | m | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | m | 1550nmTX/1310nmRX | ||||
| Empfindlichkeit*NSchwangerschaft5 | PIn | - 35 Jahre. | dBm | ||||
| Überlastung des Empfängers | Überlastung | - 10 | dBm | ||||
| Optischer Rücklaufverlust | 12 | dB | |||||
| Losserklärungen | Lose | -45 Jahre. | dBm | ||||
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt | Verlust | - 35 Jahre. | dBm | ||||
| Los-Hysterese | 0.5 | 4 | dB | ||||
Anmerkung 4: VSCEL LD und FP LD gemessene Spektralbreite RMS, DFB LD gemessene Spektralbreite 20 dB.
Anmerkung5: Mindestdurchschnittliche optische Leistung bei der BER kleiner als 1E-10@muster ist PRBS223-1@ER=10 dB.
Telekommunikationsnetze: Das Modul eignet sich für Fern- oder regionale Telekommunikationsnetze, bei denen eine bidirektionale Kommunikation über eine Entfernung von 80 km erforderlich ist.Es ermöglicht eine zuverlässige Datenübertragung in der Telekommunikationsinfrastruktur.
Datencenterverbindungen: In Rechenzentrumsumgebungen kann der TSB-0380-53DIR zur Verbindung von Rechenzentren oder Netzwerkgeräten über mittlere bis lange Entfernungen verwendet werden.Es erleichtert die Hochgeschwindigkeitsdatenübertragung zwischen Rechenzentren, unterstützt Datenreplikation, Backup und Disaster Recovery Anwendungen.
Metropolnetzwerke (Metropolitan Area Networks, MANs): Das optische Modul kann in MANs eingesetzt werden, die verschiedene Standorte innerhalb einer Stadt oder eines Metropolgebiets verbinden.Es ermöglicht eine bidirektionale Kommunikation über eine Entfernung von 80 km., die Daten-, Sprach- und Videoübertragung zwischen verschiedenen Standorten unterstützt.
Wireless Backhaul: Der TSB-0380-53DIR ist für drahtlose Backhaul-Anwendungen geeignet.bei denen sie zur Herstellung von bidirektionale Kommunikationsverbindungen zwischen zellulären Basisstationen oder drahtlosen Zugangspunkten über längere Strecken verwendet werden können.
Versorgungsunternehmen und Infrastruktur: Es kann in Versorgungsnetzen wie Stromverteilungs- oder Pipeline-Überwachungssystemen eingesetzt werden, bei denen eine bidirektionale Kommunikation über große Entfernungen erforderlich ist.Das Modul ermöglicht eine zuverlässige Übertragung von Steuersignalen, Überwachungsdaten oder anderen kritischen Informationen.
Kontaktieren Sie den Hersteller: Kontaktieren Sie den Hersteller oder Lieferanten des optischen Moduls und erkundigen Sie sich nach seinen Anpassungsmöglichkeiten.Geben Sie ihnen Ihre spezifischen Anforderungen und fragen Sie, ob Anpassungsmöglichkeiten für das TSB-0380-53DIR Modul zur Verfügung stehen.
Spezifizieren Sie Ihre Anpassungsbedürfnisse: Teilen Sie Ihren Anpassungsbedarf dem Hersteller klar mit. Dies kann gewünschte Spezifikationen, Leistungsparameter, Formfaktoren,oder andere spezifische Merkmale, die Sie benötigen- Geben Sie so viele Details wie möglich an, um ein gründliches Verständnis Ihrer Bedürfnisse zu gewährleisten.
Konsultation mit dem Hersteller: Erörtern Sie mit dem Hersteller, ob Ihre Anpassungswünsche durchführbar sind.oder auf der Grundlage ihrer Fachkenntnisse und Fähigkeiten alternative Lösungen vorschlagen.
Kosten und Vorlaufzeiten bewerten: Die Anpassung kann zusätzliche Kosten mit sich bringen und sich auf die Vorlaufzeiten auswirken.Diese Faktoren sollten mit dem Hersteller besprochen werden, um die Preisgestaltung und den Produktionszeitplan zu verstehen, der mit der Anpassung verbunden ist.- Betrachten Sie die Kompromisse zwischen Anpassung und Kosten.
Überprüfung und Fertigstellung: Sobald Sie die Einzelheiten der Anpassung besprochen und vereinbart haben, überprüfen Sie die vorgeschlagenen Spezifikationen, Preise und alle anderen relevanten Faktoren.Stellen Sie sicher, dass alle Parteien ein klares Verständnis des Anpassungsumfangs haben, bevor Sie die Bestellung abschließen.
Wir bieten technische Unterstützung und Dienstleistungen für unsere SFP-Transceiver-Modul-Produkte an. Unser Team von hochqualifizierten technischen Mitarbeitern steht zur Verfügung, um alle Fragen zu beantworten, die Sie über das Produkt haben.Wir bieten auch Installations- und Wartungsdienste an, sowie Fehlerbehebung und Reparaturdienstleistungen. Wir bemühen uns, die bestmögliche Kundenerfahrung zu bieten. Wenn Sie Fragen oder Bedenken haben, zögern Sie bitte nicht, uns zu kontaktieren.
Verpackung und Versand des SFP-Transceiver-Moduls:
Referenzdatenblatt Dateicode: DS100035
