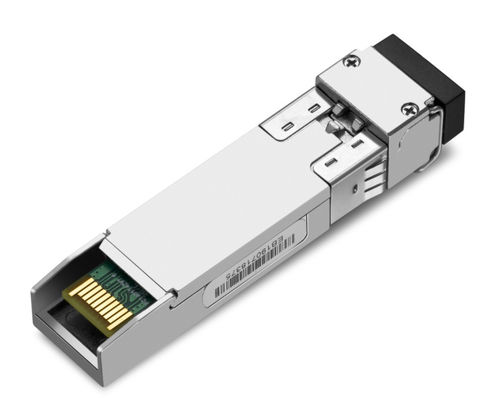

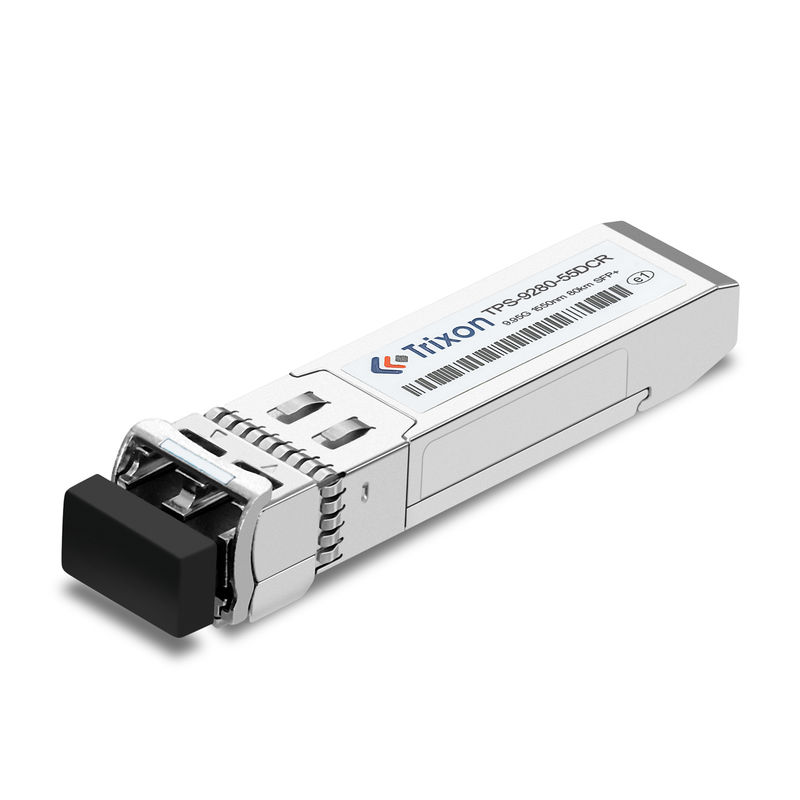

TPS-9280-55DCR 9.95Gbps OC192/STM64 SFP+ Transceiver Modul 80km -5°C~+70°C,1550nm-DFB mit CDR
Das OC192/STM64 SFP+ Transceiver-Modul ist ein kleines Formfaktor Pluggable Plus Transceiver-Modul, das für den Einsatz mit Single-Mode Fiber (SMF) entwickelt wurde.Es verfügt über eine Duplex LC Connector-Schnittstelle und ist in der Lage, bis zu 10 km Übertragungsstrecke zu erreichen.Dieses Transceivermodul bietet eine hervorragende Leistung in einem breiten Temperaturbereich (-5°C~+70°C). Es ist eine ideale Lösung für die Hochgeschwindigkeitsdatenübertragung in OC192/STM64-Netzwerken.
| Parameter | Wert |
|---|---|
| Datenrate | 9.95 Gbps |
| Wellenlänge | 1550 nm-DFB |
| Entfernung | 80 km |
| Optische Schnittstelle | Duplex-LK-Anschlussoberfläche |
| DDM/DOM | - Ja, das ist es. |
| Konformität | Konform mit der MSA SFP-Spezifikation |
| Temperaturbereich | -5°C bis +70°C |
| Art der Faser | SMF |
| Produktbezeichnung | OC192/STM64 SFP+ Transceivermodul |
Leistungsspezifikationen
(1550nm EML und APD,80km, OC-192 IR-2/STM S-64.2b)
| Parameter | Symbol | Min. | Das ist typisch. | Maximal | Einheit |
| Übertrager | |||||
| Zentralwellenlänge | Lc | 1530 | - | 1565 | m |
|
Seitenmodus |
SMSR | 30 | - | - | dB |
| Spektralbreite (-20 dB) | Δλ | - | - | 0.3 | m |
| Durchschnittliche Ausgangsleistung*Anmerkung13 | Schnüren | 0 | - | 4 | dBm |
| Aussterbungsquote | Notfall | 9 | - | - | dB |
| Durchschnittliche Leistung des OFF-Senders | Abzug | - | - | - 30 | dBm |
| Strafe für die Streuung des Sendegeräts | TDP | - | - | 2.0 | dB |
| Toleranz für optische Rückkehrverluste | ORLT | - | - | 21 | dB |
| Ausgang Optisches Auge | Einheitlich mit OC192/STM64 | ||||
| Empfänger | |||||
| Zentralwellenlänge | Lc | 1260 | - | 1570 | m |
| Empfängerempfindlichkeit*Anmerkung14 | SEN | - | - | - 24 Jahre. | dBm |
| Überlastung des Empfängers | Pmax | - Sieben | - | - | dBm |
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt | Verlust | - | - | - 22 Jahre. | dBm |
| Losserklärungen | Lose | - 36 Jahre. | - | - | dBm |
| Los-Hysterese | Verlust | 0.5 | - | 4 | dB |
Anmerkung 11: Die Ausgabe ist in eine SMF mit 9/125um gekoppelt. Der typische Wert beträgt +2 dBm.
Anmerkung12: Mit einem PRBS 2 gemessen31-1 Prüfmuster @9,95 Gbps, BER≤10-12.
Telekommunikationsnetze: Das Modul kann in Telekommunikationsnetzen für die Hochgeschwindigkeitsübertragung von OC192/STM64-Signalen verwendet werden.Es ermöglicht es den Dienstanbietern, ihre Netzwerkreichweite zu erweitern und eine zuverlässige Vernetzung für Sprachdienste anzubieten., Daten- und Videodienste über große Entfernungen.
Backbone-Netzwerke: Das Modul eignet sich für Backbone-Netzwerke, die eine hohe Kapazität und Fernverbindung erfordern.Es kann eingesetzt werden, um Verbindungen zwischen Netzwerkknoten oder Rechenzentren herzustellen, unterstützt die effiziente Übertragung großer Datenmengen.
Metropolitan Area Networks (MANs): MANs verbinden verschiedene Standorte innerhalb einer Stadt oder eines Metropolgebiets.Das TPS-9280-55DCR-Modul kann in MANs zur Herstellung von Hochgeschwindigkeits- und Fernverbindungen verwendet werden, die eine effiziente Kommunikation zwischen verschiedenen Standorten erleichtert.
Wide Area Networks (WANs): WANs verbinden geografisch verstreute Standorte wie Büros, Niederlassungen oder Rechenzentren.Das Modul ermöglicht eine schnelle und zuverlässige Datenübertragung über große Entfernungen., die effiziente Kommunikation und Zusammenarbeit zwischen entfernten Standorten unterstützt.
Glasfaser-zu-x (FTTx): Das Modul kann in FTTx-Netzwerken wie Glasfaser-zu-Haus (FTTH) oder Glasfaser-zu-Unternehmen (FTTB) eingesetzt werden, um Hochgeschwindigkeits-Breitbanddienste über große Entfernungen zu erbringen.Sie ermöglicht es den Dienstleistern, Wohn- und Gewerbekunden Hochbandbreitenanschlüsse zu liefern..
Upgrades der Netzwerkinfrastruktur: Das TPS-9280-55DCR-Modul kann bei Upgrades oder Erweiterungen der Netzwerkinfrastruktur verwendet werden, bei denen höhere Datenraten und längere Übertragungsstrecken erforderlich sind.Es ermöglicht eine nahtlose Integration und Verbesserung bestehender Netze ohne wesentliche Infrastrukturänderungen.
Temperaturbereich: Der Standardtemperaturbereich für das TPS-9280-55DCR-Modul beträgt -5°C bis +70°C. Wenn Sie einen anderen Temperaturbereich für Ihre spezifische Betriebsumgebung benötigen,Sie können Ihre Anforderungen mit dem Hersteller besprechenSie können Anpassungsmöglichkeiten für einen breiteren oder engeren Temperaturbereich bieten.
Anschlusstyp: Das Modul kann mit einem bestimmten Anschlusstyp wie LC oder SC ausgestattet sein.Sie können die Möglichkeit der Anpassung des Steckers mit dem Hersteller besprechen.
Kompatibilität: Wenn Sie Probleme mit der Kompatibilität Ihrer vorhandenen Ausrüstung oder Netzwerkanlage haben,Sie können mit dem Hersteller diskutieren, um sicherzustellen, dass das angepasste Modul mit Ihrer spezifischen Umgebung kompatibel istDies kann die Anpassung von Parametern oder Konfigurationen umfassen, um eine nahtlose Integration zu gewährleisten.
Strombudget: Wenn Sie spezifische Strombudgetanforderungen für Ihr Netzwerk haben, können Sie mit dem Hersteller besprechen, ob das Modul angepasst werden kann, um diese Anforderungen zu erfüllen.Dies kann eine Anpassung des Stromverbrauchs oder der Empfindlichkeit des Moduls beinhalten..
Kennzeichnung und Markierung: Wenn Sie eine spezifische Kennzeichnung oder Markierung auf dem Modul benötigen, z. B. benutzerdefinierte Logos oder Seriennummern, können Sie diese Anpassungsoptionen mit dem Hersteller besprechen.Sie können Ihren Markenanforderungen entsprechen..
Prüfung und Zertifizierung: Wenn Sie zusätzliche Prüfungen oder Zertifizierungen für das Modul benötigen, um spezifische Branchenstandards oder Konformitätsanforderungen zu erfüllen,Sie können diese Anpassungsanforderungen mit dem Hersteller besprechenSie können in der Lage sein, maßgeschneiderte Prüf- oder Zertifizierungsprozesse bereitzustellen.
Unser Expertenteam bietet technische Unterstützung und Dienstleistungen für SFP+ Transceiver Module.von der Installation und Debugging bis zur Fehlerbehebung und Wartung.
Wir können Ihnen Anleitungen zur optimalen Nutzung des Moduls sowie Beratung über das für Sie am besten geeignete Produkt geben.Unser Team kann auch helfen, die Komplexität des Produkts zu verstehen und Beratung zu den kostengünstigsten Lösungen anbieten.
Darüber hinaus unterstützen wir Sie bei Problemen, die sich bei der Nutzung des Moduls ergeben können.Unser Team ist bestrebt, den besten Kundenservice zu bieten, um einen reibungslosen und effizienten Betrieb des Moduls zu gewährleisten.
Wir bieten auch umfassende Unterstützung für das Produkt, vom ersten Kauf bis zum späteren Upgrade oder Ersatz.Wir bemühen uns, eine Lösung zu bieten, die Ihren Bedürfnissen entspricht und das beste Preis-Leistungs-Verhältnis bietet..
Das SFP+ Transceiver Modul wird in einer ESD-Tasche verpackt und in einer Kartonbox geliefert, um eine sichere Lieferung zu gewährleisten.
Referenzdatenblatt Dateicode: DS090016
