| Markenbezeichnung: | Trixon |
| Modellnummer: | TPD-TG70-XXDCR |
| MOQ: | Verhandlungsfähig |
| Preis: | Verhandelbar |
| Verpackungsdetails: | Verhandlungsfähig |
| Zahlungsbedingungen: | L/C D/P |

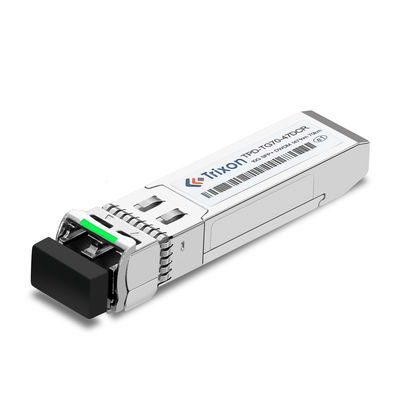

TPD-TG70-XXDCR 10G SFP+ DWDM 70 km für alle C-Bandwellenlängen SMF-Faser,0 °C ~ + 70 °C
Unser 10G SFP+ DWDM-Transceiver-Modul ist ein Small Form-Factor Pluggable Plus-Transceiver-Modul, das ein 25dB-Link-Budget und eine Entfernung von bis zu 70 km bietet.Es ist in allen C-Band-Wellenlängen auf dem 100GHz DWDM ITU-Gitter verfügbar, und mit DDM/DOM Funktion.
Das 10G SFP+ DWDM Transceiver Modul ist mit dem Multi-Source Agreement (MSA) konform konzipiert.Dieses Transceivermodul wird häufig für Rechenzentrumsanwendungen verwendet, U-Bahnnetz und Zugriffsschichtnetzwerke.
| Produktbezeichnung | 10G SFP+ DWDM-Transceivermodul |
|---|---|
| Optische Schnittstelle | Duplex-LK-Anschlussoberfläche |
| Wellenlänge | Verfügbar in allen C-Band-Wellenlängen auf dem 100GHz-DWDM-ITU-Gitter |
| Entfernung | Bis zu 70 km |
| DDM/DOM | - Ja, das ist es. |
| Datenrate | 10.3 Gb/s |
| Temperaturbereich | 0 °C ~ + 70 °C |
| Verknüpfung Budget | 25 dB |
| Laser | Kühlter 1550nm DWDM EML-Laser |
| Art der Faser | SMF |
| (XX)Wert | Kanal |
Häufigkeit (THz) |
Wellenlänge (nm) |
(XX)Wert | Kanal |
Häufigkeit (THz) |
Wellenlänge (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3 Gbps,25dB Strombudget)
| Parameter | Symbol | Min. | Das ist typisch. | Maximal | Einheit | Anmerkung | |
| Übertrager | |||||||
| Zentralwellenlänge | Lc | 1527.99 | XX | 1567.13 | m | XX:Anmerkung 1 | |
| fc | 191.3 | 196.2 | THz | ||||
| Durchschnittliche Ausgangsleistung | PAußen | 1 | 5 | dBm | |||
| Aussterbungsquote | Notfall | 8.2 | dB | ||||
| Verhältnis zur Unterdrückung der Seitenlage | SMSR | 30 | dB | ||||
| Durchschnittliche Leistung des OFF-Senders | PAusgeschaltet | - 30 | dBm | ||||
| Stromverbrauch | 1.8 | W | |||||
| Ausgang Optisches Auge | Einheitlich mit IEEE 802.3ae | ||||||
| Empfänger | |||||||
| Empfindlichkeit*NSchwangerschaft4 | PAPD | - 24 Jahre. | dBm | ohne Faser | |||
| Empfindlichkeit*NSchwangerschaft5 | PAPD | - 22 Jahre. | dBm | mit Faser | |||
| Überlastung des Empfängers | Überlastung | - Sieben | dBm | ||||
| Losserklärungen | Lose | - 35 Jahre. | dBm | ||||
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt | Verlust | - 25 Jahre. | dBm | ||||
| Los-Hysterese | 0.5 | 4 | dB | ||||
| Rezeptorreflexion | - 27 Jahre. | dB | |||||
Anmerkung4: Mindestdurchschnittliche optische Leistung bei der BER kleiner als 1E-12@muster ist PRBS231-1@ER=9 dB.
Anmerkung5: Loopback mit 70 km Faser (SMF-28)@6.125Gbps~10.3125Gbps
Anmerkung6: APD-Empfänger, PRBS 2^31-1, BER 10^-12
DieTrixon TPD-TG70-XXDCR 10G SFP+ DWDM-Transceivermodulbietet eine bequeme und kostengünstige Lösung für die Anbindung von 10GbE-Ports überbis zu 70 kmDas hier.Kleine Formfaktor Pluggable Plus Transceiver Modulunterstützt eineDatenrate von 10,3 Gbit/sund ist mit einemgekühlter 1550nm DWDM EML-LaserEs unterstützt auch Digital Diagnostic Monitoring (DDM/DOM), das dazu beiträgt, genaue und zuverlässige Netzbetriebe mit 10 GbE zu gewährleisten.Dieses Produkt ist ideal für Anwendungen wie Rechenzentren, Telekommunikation und Unternehmensnetzwerke.
Wellenlängenwahl: Die DWDM-Technologie ermöglicht die Verwendung mehrerer Wellenlängen im C-Band-Spektrum (typischerweise 1525nm bis 1565nm) für die optische Kommunikation.Wenn Sie spezielle Wellenlängenanforderungen im C-Band habenSie bieten möglicherweise Anpassungsmöglichkeiten, die Ihren Wellenlängen entsprechen.
Entfernung: Das Standardmodul TPD-TG70-XXDCR hat eine Entfernung von 70 km.Sie können Ihre Anforderungen mit dem Hersteller besprechen, um die Verfügbarkeit von maßgeschneiderten Optionen zu erforschen.
Temperaturbereich: Wenn der Standardtemperaturbereich von 0°C bis +70°C nicht für die Betriebsumgebung geeignet ist,Sie können nach der Möglichkeit der Anpassung des Temperaturbereichs nach Ihren spezifischen Bedingungen fragen.
Anschlusstyp: Das Modul kann mit einem bestimmten Anschlusstyp (z. B. LC, SC) ausgestattet sein.Sie können die Möglichkeit der Anpassung mit dem Hersteller besprechen.
Strombudget: Wenn Sie spezifische Strombudgetanforderungen für Ihr Netzwerk haben, können Sie mit dem Hersteller besprechen, ob das Modul angepasst werden kann, um diese Anforderungen zu erfüllen.
Kompatibilität: Wenn Sie Probleme mit der Kompatibilität Ihrer vorhandenen Ausrüstung oder Netzwerkanlage haben,Sie können mit dem Hersteller diskutieren, um sicherzustellen, dass das angepasste Modul mit Ihrer spezifischen Umgebung kompatibel ist.
Wir bieten technische Unterstützung und Service für SFP+ Transceiver Module an.
Wir garantieren Ihnen höchste Servicequalität und unser Team erfahrener Techniker steht Ihnen bei allen Fragen zur Verfügung.
Wenn Sie Fragen oder Bedenken haben, zögern Sie bitte nicht, uns zu kontaktieren.
Das SFP+-Transceivermodul wird in einer Box mit Polstermaterialien verpackt, um Schäden während des Transports zu vermeiden.Der Versand erfolgt per Luftfracht., die die schnellste Transportmethode ist.
Referenzdatenblatt Dateicode: DS090042
|
|
