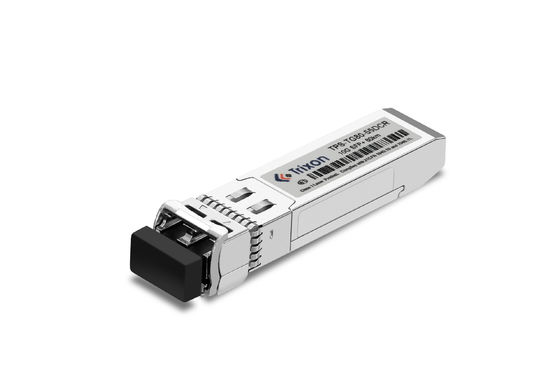

Das SFP+-Transceivermodul ist ein kleines, in Formfaktor eingesteckbares Plus-Transceivermodul, das auf die Anforderungen von Hochleistungs-optischen Kommunikationsanwendungen zugeschnitten ist.Es bietet verschiedene Wellenlängen im C-Band Wellenlängen auf dem 100GHz DWDM ITU-Gitter mit SMF-FaserteilEs entspricht den SFF-8431 und SFF-8432 Standards und verfügt über eine Duplex LC Connector Interface.
| Spezifikationen | Einzelheiten |
|---|---|
| Produktbezeichnung | 10G SFP+ DWDM-Transceivermodul |
| DDM/DOM | - Ja, das ist es. |
| Wellenlänge | Verfügbar in allen C-Band-Wellenlängen auf dem 100GHz-DWDM-ITU-Gitter |
| Optische Schnittstelle | Duplex-LK-Anschlussoberfläche |
| Entfernung | Bis zu 20 km |
| Verknüpfung Budget | 19 dB |
| Laser | DWDM EML und APD |
| Temperaturbereich | -40 °C ~ +85 °C |
| Konformität | Einheitlich mit SFF-8431 und SFF-8432 |
| Datenrate | 10.3 Gb/s |
| (XX)Wert | Kanal |
Häufigkeit (THz) |
Wellenlänge (nm) |
(XX)Wert | Kanal |
Häufigkeit (THz) |
Wellenlänge (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3 Gbps,19 dB Leistungsaufwand)
| Parameter | Symbol | Min. | Das ist typisch. | Maximal | Einheit | Anmerkung | |
| Übertrager | |||||||
| Zentralwellenlänge | Lc | 1527.99 | XX | 1567.13 | m | XX:Anmerkung 1 | |
| fc | 191.3 | 196.2 | THz | ||||
| Durchschnittliche Ausgangsleistung | PAußen | 1 | 5 | dBm | |||
| Aussterbungsquote | Notfall | 8.2 | dB | ||||
| Verhältnis zur Unterdrückung der Seitenlage | SMSR | 30 | dB | ||||
| Durchschnittliche Leistung des OFF-Senders | PAusgeschaltet | - 30 | dBm | ||||
|
Transmitter und Dispersion Strafe |
TDP | 2 | dB | ||||
| Stromverbrauch | 1.8 | W | |||||
| Ausgang Optisches Auge | Einheitlich mit IEEE 802.3ae | ||||||
| Empfänger | |||||||
| Empfindlichkeit*NSchwangerschaft4 | PAPD | - 24 Jahre. | dBm | Anmerkung 6 | |||
| Überlastung des Empfängers | Überlastung | - Sieben | dBm | ||||
| Losserklärungen | Lose | - 35 Jahre. | dBm | ||||
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt | Verlust | - 25 Jahre. | dBm | ||||
| Los-Hysterese | 0.5 | 4 | dB | ||||
| Rezeptorreflexion | - 27 Jahre. | dB | |||||
Anmerkung4: Mindestdurchschnittliche optische Leistung bei der BER kleiner als 1E-12@muster ist PRBS231-1@ER=4 dB.
Anmerkung5: PIN-Empfänger
Anmerkung6: APD-Empfänger, PRBS 2^31-1, BER 10^-12
Telekommunikationsnetze: Das Modul kann in Telekommunikationsnetzen eingesetzt werden, um eine Datenübertragung mit hoher Kapazität und über große Entfernungen zu ermöglichen.Es ermöglicht es den Dienstleistern, ihre Netzwerkreichweite zu erweitern und Kunden eine zuverlässige Konnektivität über längere Strecken hinweg anzubieten..
Datencenter-Verbindungen: Es eignet sich für die Vernetzung weit voneinander entfernter Rechenzentren.Unterstützung der effizienten Übermittlung großer Datenmengen.
Metropolitan Area Networks (MANs): MANs verbinden verschiedene Standorte innerhalb einer Stadt oder eines Metropolgebiets.Das TPD-TG20-XXDIR-Modul kann in MANs zur Herstellung von Hochgeschwindigkeits- und Fernverbindungen verwendet werden, die eine effiziente Kommunikation zwischen verschiedenen Standorten erleichtert.
Wide Area Networks (WANs): WANs verbinden geografisch verstreute Standorte wie Büros, Niederlassungen oder Rechenzentren.Das Modul ermöglicht eine schnelle und zuverlässige Datenübertragung über große Entfernungen., die effiziente Kommunikation und Zusammenarbeit zwischen entfernten Standorten unterstützt.
Glasfaser-zu-x (FTTx): Das Modul kann in FTTx-Netzwerken wie Glasfaser-zu-Haus (FTTH) oder Glasfaser-zu-Unternehmen (FTTB) eingesetzt werden, um Hochgeschwindigkeits-Breitbanddienste über große Entfernungen zu erbringen.Sie ermöglicht es den Dienstleistern, Wohn- und Gewerbekunden Hochbandbreitenanschlüsse zu liefern..
Wireless Backhaul: Es kann in der drahtlosen Netzwerkinfrastruktur verwendet werden, um Daten von entfernten Standorten über große Entfernungen zum Kernnetzwerk zurückzuholen.Das Modul unterstützt die Datenübertragung mit hoher Kapazität, was für die Unterstützung der steigenden Nachfrage nach mobilen Daten und Konnektivität unerlässlich ist.
Wellenlängenwahl: Die DWDM-Technologie ermöglicht die Verwendung mehrerer Wellenlängen im C-Band-Spektrum (typischerweise 1525 nm bis 1565 nm) für die optische Kommunikation.Wenn Sie spezielle Wellenlängenanforderungen im C-Band habenSie bieten möglicherweise Anpassungsmöglichkeiten, die Ihren Wellenlängen entsprechen.
Entfernung: Das Standardmodul TPD-TG20-XXDIR hat eine Entfernung von 20 km.Sie können Ihre Anforderungen mit dem Hersteller besprechen, um die Verfügbarkeit von maßgeschneiderten Optionen zu erforschen.
Temperaturbereich: Wenn der Standardtemperaturbereich von -40°C bis +85°C nicht für die Betriebsumgebung geeignet ist,Sie können nach der Möglichkeit der Anpassung des Temperaturbereichs nach Ihren spezifischen Bedingungen fragen.
Anschlusstyp: Das Modul kann mit einem bestimmten Anschlusstyp (z. B. LC, SC) ausgestattet sein.Sie können die Möglichkeit der Anpassung mit dem Hersteller besprechen.
Strombudget: Wenn Sie spezifische Strombudgetanforderungen für Ihr Netzwerk haben, können Sie mit dem Hersteller besprechen, ob das Modul angepasst werden kann, um diese Anforderungen zu erfüllen.
Kompatibilität: Wenn Sie Probleme mit der Kompatibilität Ihrer vorhandenen Ausrüstung oder Netzwerkanlage haben,Sie können mit dem Hersteller diskutieren, um sicherzustellen, dass das angepasste Modul mit Ihrer spezifischen Umgebung kompatibel ist.
Technische Unterstützung und Dienstleistungen für SFP+-Transceivermodule
Wir bieten technische Unterstützung und Dienstleistungen für SFP+ Transceiver Module. Unsere Dienstleistungen umfassen Installation, Wartung, Fehlerbehebung und Upgrades.
Wir haben erfahrene Ingenieure und Techniker, die Ihnen bei technischen Problemen helfen können.Unser Team kann Beratung und Lösungen für eine Vielzahl von SFP + Transceiver Modul-bezogenen Fragen.
Darüber hinaus bieten wir Software-Updates und -Upgrades sowie technische Unterstützung für die Installation und Konfiguration von Produkten an.Unser Expertenteam kann Ihnen helfen, das Beste aus Ihrem SFP + Transceiver Modul zu machen.
Wenn Sie technischen Support oder Service für Ihr SFP+ Transceiver Modul benötigen, kontaktieren Sie uns und wir helfen Ihnen gerne.
Das SFP+-Transceivermodul wird sicher in einer stoß- und wasserdichten Box verpackt.Die Verpackung wird mit einem störungssicheren Etikett versiegelt, um sicherzustellen, dass das Produkt während des Versandvorgangs intakt bleibt.
Das SFP+-Transceiver-Modul wird über einen zuverlässigen und sicheren Lieferdienst geliefert.Der Zustelldienst stellt Nachverfolgungsinformationen und Lieferbestätigungen zur Verfügung, um sicherzustellen, dass das Produkt sicher und pünktlich geliefert wird..
Referenzdatenblatt Dateicode: DS210007
