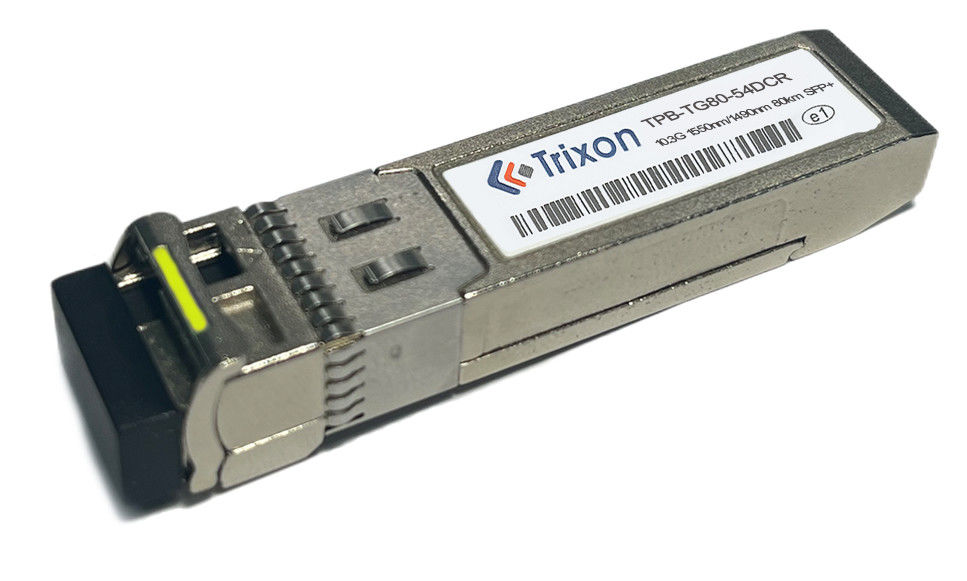

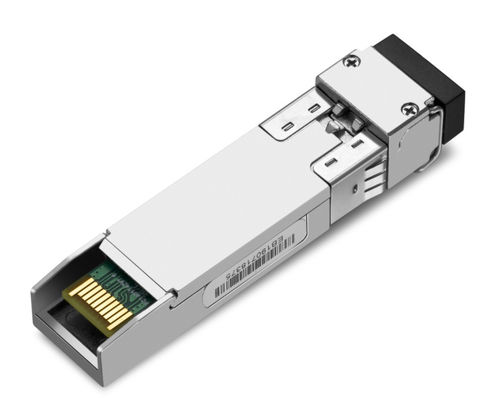

Der Trixon 10GE BIDI SFP+ 80km ist ein kleiner formfaktor Pluggable Transceiver, der 10 Gigabit pro Sekunde bidirektionale Datenkommunikation über Glasfaser unterstützt.Mit einer maximalen Übertragungsstrecke von 80 km, entspricht es dem Standard SFP+ Multi-Source Agreement (MSA) (SFF-8431).
Dieser SFP+-Transceiver enthält eine eingebaute Serializer/Deserializer (SerDes) -Schnittstelle und Glasfaser-Übertragungs-/Empfangsfunktionen in einem kompakten und warmwechselbaren Modul.Es unterstützt digitale diagnostische Überwachung und serielle ID-Funktionen, die über die von der SFP+ MSA-Spezifikation definierte standardmäßige 2-drahtige serielle Schnittstelle zugänglich sind.
Der Trixon 10GE BIDI SFP+ 80km ist RoHS-konform und bleifrei und erfüllt die Anforderungen an eingeschränkte Materialien der Richtlinien 2002/95/EG und 2005/747/EG.Der kleine, steckbare Formfaktor, hohe Geschwindigkeitskapazität und eine erweiterte Reichweite von 80 km machen es zu einer idealen Lösung für 10GbE-optische Anwendungen.
| Spezifikationen | Einzelheiten |
|---|---|
| Betriebsdatenrate | 10.3 Gbps |
| Entfernung | Bis zu 80 km |
| Stromversorgung | Einzel 3,3 V |
| Logische Schnittstelle | TTL |
| Schnittstelle des Steckers | Zweiseitiges Einzel-LC |
| mit einer Breite von mehr als 20 mm | - Ja, das ist es. |
| Konforme Normen |
MSA SFP-Spezifikation Telcordia GR-253-CORE IEEE802.3ae |
| Überwachung der Diagnose | Digitale Diagnose-Monitor-Schnittstelle, die mit SFF-8472 kompatibel ist |
| Betriebsfalltemperatur | 0°C bis +70°C (Standard) |
Technische Parameter:
| Parameter | Symbol | Min. | Das ist typisch. | Maximal | Einheit |
| Übertrager | |||||
| Zentralwellenlänge | Lc | 1540 | 1550 | 1560 | m |
| 1480 | 1490 | 1500 | m | ||
|
Seitenmodus Unterdrückungsquote |
SMSR | 30 | - | - | dB |
| Spektralbreite (-20 dB) | Δλ | - | - | 1 | m |
| Durchschnittliche Ausgangsleistung*Anmerkung3 | Schnüren | - Nein. | - | 4 | dBm |
| Aussterbungsquote | Notfall | 6.5 | - | - | dB |
| Durchschnittliche Leistung des OFF-Senders | Abzug | - | - | - 30 | dBm |
| Relative Geräuschstärke | RIN | - | - | -128 | dB/Hz |
| Ausgang Optisches Auge | Einheitlich mit IEEE802.3ae-2005 | ||||
| Empfänger | |||||
| Zentralwellenlänge | Lc | 1480 | 1490 | 1500 | m |
| 1540 | 1550 | 1560 | m | ||
| Empfängerempfindlichkeit*Anmerkung4 | SEN | - | - | - 23 Jahre. | dBm |
| Überlastung des Empfängers | Pmax | - Sieben | - | - | dBm |
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt | Verlust | - | - | - 24 Jahre. | dBm |
| Losserklärungen | Lose | - 38 Jahre. | - | - | dBm |
| Los-Hysterese | Verlust | 0.5 | - | dB | |
